اتصالات آلیاژی (Alloy Fittings) از ترکیب فلزات مقاوم مانند کروم-مولیبدن، نیکل یا آلومینیوم ساخته میشوند تا استحکام، مقاومت حرارتی و ضد خوردگی بالایی داشته باشند. این اتصالات در صنایع نفت، گاز، پتروشیمی و نیروگاهی برای اتصال و تغییر مسیر لولهها استفاده میشوند. تحمل دما تا 800 درجه و فشار تا 100 بار، آنها را برای محیطهای صنعتی سخت ایدهآل کرده است.
اتصالات آلیاژی چیست؟ انواع، مشخصات فنی، کاربردها و مزایای اتصالات آلیاژی
اتصالات آلیاژی (Alloy Fittings) به قطعات و تجهیزات لولهکشی صنعتی اطلاق میشود که از فولاد آلیاژی یا آلیاژهای فلزی خاص مانند کروم-مولیبدن (Cr-Mo)، نیکل-کروم (Ni-Cr) یا آلیاژهای برنجی و آلومینیومی ساخته شدهاند. این اتصالات برای اتصال لولهها، تغییر جهت، شاخهگذاری یا تغییر قطر در سیستمهای لولهکشی استفاده میشوند و در شرایط سخت مانند دماهای بالا (تا 600 درجه سانتیگراد)، فشارهای شدید (تا 100 بار) و محیطهای خورنده عملکرد عالی دارند. در صنایع کلیدی مانند نفت، گاز، پتروشیمی، نیروگاهها، شیمیایی و هواپیماسازی کاربرد گستردهای دارند و با استانداردهایی مانند ASTM A234، ASME B16.9 و API 5L تولید میشوند. این مقاله جامع به بررسی تعریف، انواع، مشخصات فنی، کاربردها، مزایا و نکات انتخاب اتصالات آلیاژی کمک میکند تا انتخابی هوشمندانه برای پروژههای صنعتی خود داشته باشید. همچنین، عوامل مؤثر بر کیفیت و عملکرد مانند جنس آلیاژ و روش تولید را پوشش میدهیم.
اتصالات آلیاژی چیست؟
اتصالات آلیاژی، اتصالاتی هستند که از آلیاژهای فلزی (ترکیبی از فلز پایه مانند آهن با عناصری مانند کروم، مولیبدن، نیکل، منگنز، سیلیکون یا مس) ساخته میشوند تا خواص مکانیکی، حرارتی و شیمیایی بهبود یابد. این اتصالات شامل زانویی، سهراهی، تبدیل، فلنج، بوشن، نیپل، تردولت، ولدولت، ساکولت و غیره است و در دو نوع مانیسمان (بدون درز) برای کاربردهای پرفشار و درزدار (جوشی) برای سایزهای بزرگ تولید میشود. هدف اصلی، افزایش سختی، مقاومت خوردگی، استحکام و قابلیت جوشکاری است. طبق استاندارد ASTM A234، اتصالات آلیاژی در گریدهایی مانند WP5، WP11، WP22 یا A182 F11/F22 عرضه میشوند و برای سیستمهای لولهکشی صنعتی که نیاز به دوام بالا دارند، ایدهآل هستند.
انواع اتصالات آلیاژی
اتصالات آلیاژی بر اساس جنس آلیاژ، روش تولید و کاربرد به انواع مختلفی تقسیم میشوند که هر کدام برای شرایط خاصی مناسب هستند:
- اتصالات آلیاژی کربن-مولیبدن (Cr-Mo): از آلیاژهای F5، F11 یا F22 ساخته شده، مناسب برای دماهای بالا (تا 600 درجه) و فشارهای شدید در پتروشیمی و نیروگاهها. انواع جوشی و فلنجی برای اتصال لولههای آلیاژی.
- اتصالات آلیاژی استیل ضدزنگ آلیاژی: بر پایه استیل 304/316 با آلیاژهای اضافی مانند مولیبدن، برای محیطهای خورنده مانند صنایع شیمیایی و غذایی. شامل زانویی، سهراهی و فلنج با تحمل خوردگی بالا.
- اتصالات آلیاژی برنجی (Brass Alloy): از آلیاژ مس-روی (گاهی با سرب یا فسفر) برای دماهای متوسط و سیالات غیرخورنده. مناسب برای صنایع آب و گاز، با انواع دندهای و فشاری.
- اتصالات آلیاژی آلومینیومی: سبک و مقاوم به خوردگی، برای صنایع هواپیماسازی و دریایی. تحمل دما تا 300 درجه و فشار تا 50 بار، با اتصالات فشاری و جوشی.
- اتصالات آلیاژی نیکل (Inconel/Monel): از آلیاژهای نیکل-کروم (Inconel 600/625) یا نیکل-مس (Monel 400) برای شرایط اکسیدکننده و اسیدی شدید. مناسب برای صنایع هستهای و شیمیایی، با دوام بالا در دماهای 1000 درجه.
انتخاب نوع بر اساس سیال، دما، فشار و محیط خورنده انجام میشود.
مشخصات فنی اتصالات آلیاژی
جنس مواد
- آلیاژهای اصلی: Cr-Mo (F11/F22)، استیل آلیاژی (A182 F304/F316)، برنج (Cu-Zn)، آلومینیوم (6061-T6)، نیکل (Inconel 625).
- پوششها: اپوکسی، PTFE یا گالوانیزه برای افزایش مقاومت خوردگی.
- گریدها: ASTM A234 WPB/WP5 برای کربنی، A182 F11 برای آلیاژی.
ابعاد و سایزها
سایزهای موجود از 1/2 تا 24 اینچ (15 تا 600 میلیمتر) با ضخامت دیواره (Schedule) از Sch 40 تا XXS. طول استاندارد برای نیپلها 6 تا 12 اینچ، وزن تقریبی از 0.5 کیلوگرم تا 50 کیلوگرم. ابعاد دقیق بر اساس ASME B16.9 تعیین میشود.
فشار و دمای کاری
فشار کاری تا 100 بار (برای Cr-Mo)، استیل آلیاژی تا 60 بار، برنج تا 30 بار. دمای کاری از -200 تا 800 درجه سانتیگراد (Inconel تا 1000 درجه). مناسب برای سیالات خورنده، بخار و هیدروکربنها.
استانداردها
طراحی و تولید بر اساس ASTM A234 (آلیاژی)، ASME B16.9 (ابعاد)، API 5L (نفت و گاز) و DIN 2605. اتصال جوش ASME B16.25 یا فلنج ASME B16.5. تستها شامل هیدرواستاتیک (1.5 برابر فشار نامی)، نشتی و NDT (رادیوگرافی جوش). گواهینامهها: ISO 9001، MTC و API.
نوع اتصال
جوشی Butt Weld برای اتصال دائمی. فلنجی برای نصب آسان و قابل جداسازی. دندهای (NPT/BSP) برای سایزهای کوچک و تعمیر سریع.
عملکرد
جریان Full Bore با حداقل افت فشار، مقاوم در برابر تنشهای حرارتی و مکانیکی. مناسب برای سیالات ویسکوز یا با ذرات جامد، با قابلیت جوشکاری بالا.
فرآیند تولید اتصالات آلیاژی

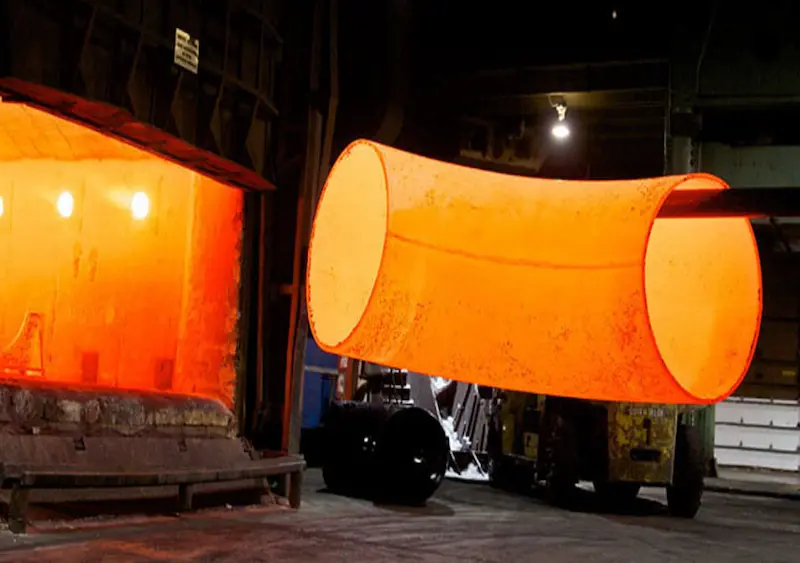

فرآیند تولید شامل انتخاب مواد اولیه با گواهی MTC (برای اطمینان از کیفیت آلیاژ Cr-Mo یا Inconel). ریختهگری یا نورد گرم/سرد برای تولید مانیسمان، جوشکاری SAW برای درزدار. ماشینکاری دقیق برای رزوهها و فلنجها. تست فشار (تا 1.5 برابر نامی)، خوردگی و کیفیت جوش. پوششدهی PTFE یا اپوکسی برای مقاومت بیشتر. بستهبندی مقاوم برای حمل ایمن. تمام مراحل تحت استاندارد ISO 9001 و ASTM A234 انجام میشود تا دوام و ایمنی تضمین شود.
کاربردهای اتصالات آلیاژی
اتصالات آلیاژی در صنایع نفت و گاز برای اتصال لولههای انتقال هیدروکربنها و جلوگیری از نشتی استفاده میشود. در پتروشیمی برای سیستمهای فرآیند با سیالات شیمیایی و خورنده. در نیروگاهها برای اتصال لولههای بخار و آب داغ در توربینها. در صنایع هواپیماسازی و دریایی (آلومینیومی) برای سازههای سبک و مقاوم. در صنایع غذایی و دارویی (استیل آلیاژی) برای انتقال سیالات بهداشتی بدون آلودگی.
مثال عملی: در خطوط پتروشیمی، اتصالات Cr-Mo (F11) تغییرات جهت را در دمای 500 درجه و فشار 50 بار مدیریت میکند و عمر بیش از 25 سال دارد. در صنایع شیمیایی، اتصالات Inconel 625 در محیطهای اسیدی، خوردگی را تا 90% کاهش میدهد.
مزایا و معایب اتصالات آلیاژی
مزایا
- مقاومت بالا در برابر خوردگی و اکسیداسیون با آلیاژهای Cr-Mo یا Ni-Cr.
- تحمل دما و فشار بالا (تا 1000 درجه و 100 بار)، مناسب برای محیطهای سخت.
- دوام طولانی (تا 30+ سال با نگهداری مناسب) و کاهش هزینههای تعمیر.
- قابلیت جوشکاری عالی و استحکام مکانیکی برای اتصالات ایمن.
- تنوع جنس و سایز برای کاربردهای متنوع، از نفت تا غذایی.
- شکلپذیری بالا برای تولید اتصالات پیچیده بدون نقص.
معایب
- هزینه بالاتر نسبت به اتصالات کربنی (تا 50% گرانتر به دلیل آلیاژها).
- وزن سنگین در سایزهای بزرگ (تا 50+ کیلوگرم)، نیاز به پشتیبانی سازهای.
- حساسیت به تولید نادرست آلیاژ، که میتواند باعث شکست در دماهای بالا شود.
مقایسه با اتصالات مشابه
| ویژگی | اتصالات آلیاژی | اتصالات فولادی کربنی | اتصالات استیل ضدزنگ |
|---|---|---|---|
| جنس | Cr-Mo، Ni-Cr، برنج | A234 WPB | SS304/316 |
| فشار کاری | تا 100 بار | تا 50 بار | تا 60 بار |
| کاربرد اصلی | پتروشیمی، نیروگاه (دما بالا) | عمومی، نفت (فشار متوسط) | شیمیایی، غذایی (خوردگی) |
| هزینه تقریبی | بالا | متوسط | بالا |
| دوام | بالا (30+ سال) | متوسط (20 سال) | بالا (25+ سال) |
| افت جریان | کم | کم | کم |
| مقاومت خوردگی | عالی (آلیاژها) | متوسط (نیاز به پوشش) | عالی |
اتصالات آلیاژی برای دما و فشار بالا برتر است، اما فولادی کربنی اقتصادیتر برای کاربردهای عمومی و استیل ضدزنگ برای خوردگی مناسبتر است.
خرید و فروش اتصالات آلیاژی
خرید عمده یا تک با پشتیبانی فنی، مشاوره تخصصی و امکان سفارش سفارشی امکانپذیر است. عوامل مؤثر بر قیمت شامل سایز (بزرگتر گرانتر)، نوع آلیاژ (Inconel گرانتر از Cr-Mo)، شرایط بازار (نوسانات ارز تا 20% تأثیرگذار) هستند. برای خرید، کیفیت MTC و تست NDT را بررسی کنید. تخفیف برای خرید عمده تا 10-15% موجود است.
راهنمای خرید
ابتدا نیاز پروژه را مشخص کنید: سایز از 1/2 تا 24 اینچ، نوع آلیاژ (Cr-Mo برای دما بالا)، و نوع سیال (خورنده یا پرفشار). به استانداردها مانند ASTM A234 و ASME B16.9 توجه کنید. کیفیت را با MTC، تست NDT و گواهی ISO بررسی کنید. در بازرسی، سطح آلیاژ، جوشها و پوشش را چک کنید تا از نقص تولید جلوگیری شود. برای پروژههای بزرگ، آلیاژهای معتبر مانند F11/F22 را انتخاب کنید تا دوام افزایش یابد.
نصب و نگهداری
نصب
برای جوشی، روش TIG یا MIG بر اساس ASME B16.25 اعمال کنید و جوش را NDT کنید. برای فلنجی، از بولت با گشتاور 50-100 Nm استفاده کنید و همترازی را رعایت کنید. تست هیدرواستاتیک 1.5 برابر فشار نامی انجام دهید. نصب در محیطهای کنترلشده برای جلوگیری از آلودگی آلیاژ.
نگهداری
بازرسی خوردگی و نشتی هر 6 ماه با ابزارهای اولتراسونیک. تمیزکاری با مواد غیرخورنده برای جلوگیری از رسوب. پوششدهی مجدد هر 5-10 سال برای افزایش عمر. نگهداری منظم میتواند عمر را تا 30% افزایش دهد.
محصولات مکمل
فلنج آلیاژی از جنس A182 F11 برای اتصال مستقیم. لولههای آلیاژی A335 P11. نوار تفلون برای اتصالات دندهای. شیرآلات آلیاژی مانند گیت ولو Cr-Mo.
پرسشهای متداول
- اتصالات آلیاژی چیست؟ اتصالات لولهکشی از آلیاژهای فلزی برای مقاومت در برابر دما و فشار بالا.
- تا چه فشاری تحمل میکند؟ تا 100 بار (Cr-Mo)، مناسب برای فشارهای صنعتی.
- برای سیالات خورنده مناسب است؟ بله، با آلیاژهای Inconel یا 316.
- سایزهای موجود چیست؟ از 1/2 تا 24 اینچ، با گزینههای سفارشی.
- عوامل مؤثر بر قیمت چیست؟ سایز، آلیاژ، نوسانات بازار (تا 20% تفاوت).
- چگونه نصب کنیم؟ جوش یا فلنج با تست هیدرواستاتیک.
- بدون افت فشار است؟ بله، با طراحی Full Bore.
- هزینه نصب approximate چقدر است؟ از چند میلیون تومان (سایز کوچک) تا دهها میلیون برای بزرگ.
- ضد خوردگی است؟ بله، با آلیاژهای Cr-Mo و پوشش PTFE.
- سفارش سفارشی امکانپذیر است؟ بله، برای آلیاژ، سایز یا اتصال خاص.
- تفاوت با اتصالات فولادی چیست؟ آلیاژی مقاومت حرارتی و خوردگی بالاتری دارد.
جمعبندی
اتصالات آلیاژی با مقاومت بالا، تحمل دما تا 800 درجه و عمر طولانی (تا 30+ سال)، گزینهای عالی برای صنایع نفت، پتروشیمی و شیمیایی است. این اتصالات با خواص آلیاژی پیشرفته، ایمنی و کارایی سیستم را افزایش میدهند. برای خرید، استعلام قیمت یا مشاوره تخصصی، فرم تماس را پر کنید و از تخفیفهای ویژه بهره ببرید. مقاله مرتبط لوله آلیاژی را بخوانید تا مقایسه کاملی داشته باشید. اگر پروژهای دارید، کارشناسان ما آماده ارائه راهنمایی رایگان هستند!
