لوله و اتصالات پلیمری | راهنمای کامل انواع، استاندارد و خرید
لوله و اتصالات پلیمری در دهههای اخیر جایگاه مهمی در کنار لولههای فلزی در صنعت پایپینگ پیدا کردهاند. سبکی، مقاومت بالا در برابر خوردگی، نصب سریعتر و عمر مفید طولانی، این محصولات را به انتخاب استاندارد شبکههای آبرسانی، گازرسانی شهری و آبیاری و تأسیسات ساختمانی تبدیل کرده است. انواع پلیاتیلن، PVC، CPVC و پلیپروپیلن با توجه به نوع سیال، فشار و شرایط محیطی در پروژهها استفاده میشوند. این محصولات به دلیل وزن کمتر، برای اجرای خطوط انتقال سیالات گزینهای کاربردی محسوب میشوند.
پایپ فیتینگ انواع لوله پلیاتیلن (PE80 / PE100)، لوله پلیپروپیلن (PP-R)، لوله PVC، لوله CPVC و اتصالات الکتروفیوژن و باتفیوژن را در استانداردهای رایج بینالمللی و ملی (ISIRI) عرضه میکند. برای لولههای فلزی مکمل، لوله فلزی را ببینید و برای شیرآلات هماهنگ با این سیستمها، شیرآلات صنعتی را ببینید.
چرا لوله پلیمری؟ مقایسه با لوله فلزی
| ویژگی | لوله پلیمری | لوله فلزی |
| مقاومت خوردگی | ذاتاً مقاوم — بدون نیاز به پوشش | نیاز به پوشش محافظ یا استنلس استیل |
| وزن | بسیار سبک (حدود ۱/۸ فولاد) | سنگین |
| هزینه نصب | سریعتر، ارزانتر | نیاز به جوشکار ماهر و تجهیزات بیشتر |
| اتصال | الکتروفیوژن، باتفیوژن — بدون جوش فلزی | جوشکاری یا فلنج |
| محدوده دما | معمولاً تا ۶۰ تا ۱۰۰°C (بسته به نوع) | تا ۶۰۰°C و بالاتر |
| محدوده فشار | تا PN16 یا PN20 در انواع رایج | تا چند صد بار |
| عمر مفید | ۵۰ سال (PE100 طبق ISO 4427) | ۲۰ تا ۵۰ سال (بسته به شرایط) |
| قیمت اولیه | معمولاً پایینتر | معمولاً بالاتر (بهجز فولاد کربنی ساده) |
لوله پلیمری محدودیتهایی هم دارد: برای فشار و دمای بالا (مثل بخار پرفشار یا پالایشگاه) مناسب نیست، و در برابر برخی حلالهای آلی و هیدروکربنهای غلیظ مقاومت کمتری دارد. شناخت کاربرد مناسب هر نوع لوله پلیمری، کلید یک انتخاب درست است.
انواع لوله پلیمری
لوله پلیاتیلن (PE) — پرکاربردترین لوله پلیمری ایران
لوله پلیاتیلن در دو گرید اصلی تولید میشود که تفاوت آنها در حداقل مقاومت هیدرواستاتیک بلندمدت (MRS) است:
- PE80: MRS = 8.0 مگاپاسکال. برای فشارهای پایینتر و قطرهای کوچکتر. رایج در آبیاری و شبکههای فاضلاب سبک.
- PE100: MRS = 10.0 مگاپاسکال. قویتر و مقاومتر — دیواره نازکتر برای همان فشار، یا فشار بالاتر با همان ضخامت. استاندارد الزامی شبکههای آبرسانی و گازرسانی شهری ایران.
ردههای فشاری (PN) لوله پلیاتیلن: عدد PN مستقیماً فشار مجاز در ۲۰ درجه سانتیگراد برای ۵۰ سال عمر طراحی است. PE100 PN16 یعنی لوله ۱۶ بار فشار را در ۲۰°C برای ۵۰ سال تحمل میکند. ردههای رایج: PN4، PN6، PN8، PN10، PN12.5، PN16، PN20.
SDR (Standard Dimension Ratio): نسبت قطر خارجی به ضخامت دیواره. هرچه SDR کمتر، دیواره ضخیمتر و تحمل فشار بالاتر. رابطه: SDR = OD / WT. مثال: PE100 SDR11 معادل PN16 است.
استانداردهای مرجع: ISO 4427 (آبرسانی)، ISO 4437 (گازرسانی)، EN 12201 (آب اروپایی) و استاندارد ملی ایران ISIRI 14427.
لوله پلیپروپیلن (PP-R) — استاندارد لولهکشی آب گرم ساختمانی
لوله PP-R از پلیپروپیلن رندوم کوپلیمر ساخته میشود و با روش جوش گرم (Heat Fusion / Butt Fusion) یا با استفاده از اتصالات الکتروسوکتی به هم متصل میشود. اتصال PP-R یکپارچه و بدون نشتی است — جوش درست از مقاومت کشش بالاتری از خود لوله دارد.
- PP-R کلاس ۳ (PN20 در ۲۰°C / PN10 در ۷۰°C): رایجترین انتخاب برای آب سرد و گرم ساختمانی
- PP-R کلاس ۴ (PN25 در ۲۰°C): برای فشار بالاتر، سیستمهای گرمایش از کف
- PP-R آرمه (با تقویت آلومینیوم یا فایبرگلاس): انبساط حرارتی پایینتر، مناسب برای آب گرم با نوسان دما
مزیت کلیدی PP-R: دمای کاری تا ۹۵°C (در فشارهای پایینتر) — این محدوده دمایی از PE بالاتر و برای آب گرم خانگی مناسبتر است. استاندارد: ISO 15874، DIN 8077/8078 و ISIRI 10466.
لوله PVC — سبکترین و اقتصادیترین گزینه
لوله PVC (پلیوینیل کلراید) در دو نوع اصلی تولید میشود:
- uPVC (PVC سخت بدون نرمکننده): برای آبرسانی سرد، فاضلاب و آبیاری. مقاوم در برابر اکثر اسیدها و قلیاها. دمای کاری حداکثر ۶۰°C.
- CPVC (PVC کلرینه): مقاومت دمایی بالاتر (تا ۹۳°C) — مناسب آب گرم خانگی و صنعتی. اغلب در رنگ کرم/خاکستری تولید میشود.
محدودیت PVC: شکنندگی در دمای پایین، ضعف در برابر ضربه ناگهانی، ناسازگاری با برخی حلالهای آلی. استاندارد: ISO 1452 (آبرسانی)، ISO 1329 (فاضلاب).
لوله PEX — انعطافپذیر برای گرمایش از کف
لوله PEX (پلیاتیلن اتصالعرضی) به دلیل ساختار شبکه مولکولی خاص خود، انعطافپذیری بالا و مقاومت حرارتی تا ۹۵°C دارد. سه روش ساخت PEX-a، PEX-b و PEX-c تفاوتهایی در انعطاف و مقاومت دارند. کاربرد اصلی: سیستم گرمایش از کف، خطوط آب گرم و سرد ساختمانی، سیستمهای هیدرونیک. استاندارد: ISO 15875.
لوله HDPE با دیواره دوجداره موجدار
لوله HDPE دوجداره (Corrugated Pipe) با جداره خارجی موجدار و جداره داخلی صاف، بالاترین نسبت مقاومت مکانیکی به وزن را در میان لولههای پلیمری دارد. برای فاضلاب شهری، زهکشی کشاورزی و داکتهای تأسیسات زیرزمینی کاربرد دارد.
انواع اتصالات پلیمری
اتصالات الکتروفیوژن (Electrofusion)
داخل اتصال سیمهای حرارتی جاسازی شده دارند. با اعمال جریان برقی مشخص، حرارت ایجاد میشود و لوله و اتصال در محل تماس ذوب شده و به هم جوش میخورند. مزیت اصلی: امکان اتصال در فضاهای محدود بدون نیاز به دستگاه جوشکاری بزرگ. استاندارد: ISO 8085.
اتصالات باتفیوژن (Butt Fusion / Heat Fusion)
دو انتهای لوله یا لوله و اتصال با صفحه گرمایشی (Heating Plate) به دمای ذوب رسیده و سپس با فشار مشخص به هم فشرده میشوند. قویترین نوع اتصال پلیاتیلن — مقاومت اتصال از خود لوله بیشتر است. برای قطرهای بزرگتر و خطوط اصلی شبکه کاربرد دارد.
اتصالات جوش سوکتی (Socket Fusion)
برای PP-R و PVC در سایزهای کوچکتر (معمولاً تا ۱۱۰ میلیمتر). لوله داخل اتصال قرار میگیرد و با ابزار گرمایشی مخصوص جوش داده میشود.

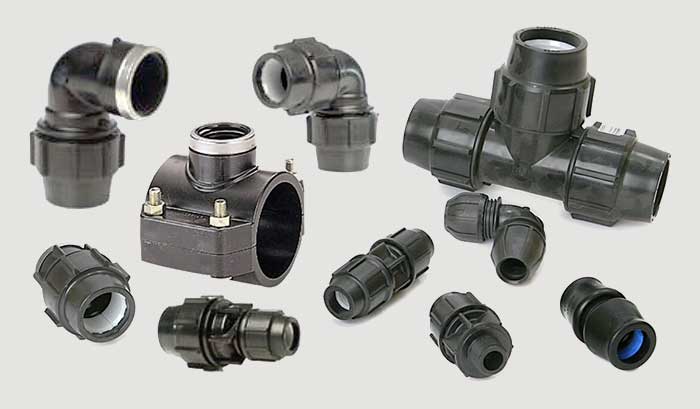

اتصالات مکانیکی (Compression Fitting)
بدون نیاز به حرارت یا جوش — با فشردن رینگ و مهره آببندی ایجاد میکنند. برای تعمیرات اضطراری، اتصال لولههای مختلفجنس یا جایی که جوش ممکن نیست استفاده میشود.
مقایسه سریع انواع لوله پلیمری
| نوع لوله | حداکثر دما (°C) | حداکثر فشار رایج | روش اتصال | کاربرد اصلی |
| PE100 | ~۴۰ (در فشار کامل) | PN20 | الکتروفیوژن / باتفیوژن | آبرسانی شهری، گازرسانی |
| PP-R کلاس ۳ | ۹۵ (فشار کاهشیافته) | PN20 در ۲۰°C | جوش سوکتی گرم | آب سرد و گرم ساختمانی |
| uPVC | ۶۰ | PN16 | اتصال چسبی / لاستیکی | فاضلاب، آبیاری، آب سرد |
| CPVC | ۹۳ | PN16 در ۲۰°C | اتصال چسبی | آب گرم صنعتی و ساختمانی |
| PEX | ۹۵ | PN10 | فیتینگ فشاری یا کلمپی | گرمایش از کف، آب گرم |
| HDPE دوجداره | ۶۰ | فشار خارجی (خاک) | مافی یا الکتروفیوژن | فاضلاب شهری، زهکشی |
⚠️ نکته مهم دما و فشار: رده فشاری لوله PE با افزایش دما کاهش مییابد. PE100 PN16 در دمای ۳۵°C تنها حدود ۸۰ درصد ظرفیت اسمی خود را دارد. برای کاربردهایی که دما بالاتر از ۲۰°C است، باید ضریب کاهش دما از جداول ISO 4427 اعمال شود.
کاربردها در صنایع و پروژههای ایران
در آبرسانی شهری و روستایی، لوله PE100 با درج نوار آبی رنگ (Blue Stripe) استاندارد شناسایی است. شبکههای آبرسانی تهران، مشهد، اصفهان، شیراز، تبریز، اهواز و صدها شهر کوچک ایران در چند دهه اخیر به PE100 مجهز شدهاند.
در گازرسانی شهری، لوله PE80 و PE100 با نوار زرد رنگ برای فشار پایین و متوسط شبکه گاز شهری استفاده میشود. شرکتهای گاز استانی در ایران الزام استفاده از PE100 را در اکثر پروژههای جدید دارند.
در آبیاری و کشاورزی، لوله PE80 و PE100 در سیستمهای آبیاری قطرهای، بارانی و زیرزمینی مزارع و گلخانههای ایران کاربرد گسترده دارند.
در تأسیسات ساختمانی، PP-R برای آب سرد و گرم، PEX برای گرمایش از کف و سیستمهای هیدرونیک، و uPVC برای فاضلاب ساختمانی در اکثر ساختمانهای مسکونی و تجاری ایران استفاده میشود.
در صنایع شیمیایی، CPVC و HDPE با پوششهای خاص برای انتقال مواد شیمیایی و اسیدهایی که به فلز آسیب میزنند کاربرد دارند.
راهنمای انتخاب لوله پلیمری مناسب
گام ۱ — نوع سیال: آب آشامیدنی → PE100 یا PP-R (گواهی بهداشتی الزامی است). گاز → PE100 یا PE80 (استاندارد گاز). مواد شیمیایی → CPVC یا HDPE (مقاومت شیمیایی باید بررسی شود). فاضلاب → uPVC یا HDPE دوجداره.
گام ۲ — دمای کاری: آب سرد → PE100 کافی است. آب گرم (تا ۶۰°C) → PP-R کلاس ۳ یا PEX. آب گرم صنعتی (تا ۹۳°C) → CPVC یا PP-R کلاس ۴.
گام ۳ — فشار کاری: فشار زیر ۱۰ بار → اکثر لولههای پلیمری کافی هستند. ۱۰ تا ۱۶ بار → PE100 PN16 (SDR11). بالای ۱۶ بار → لوله فلزی یا PE100 با SDR پایینتر.
گام ۴ — محیط نصب: زیرزمینی → PE100 (مقاومت فشار خاک و انبساط-انقباض). روکار → PP-R (با عایق UV) یا CPVC. محیط خورنده شیمیایی → CPVC یا HDPE مخصوص.
گام ۵ — روش اتصال: اگر جوش فلزی ممکن نیست یا ممنوع است → PE100 با الکتروفیوژن یا PP-R با جوش سوکتی گرم.
نکات نصب لولههای پلیمری
الکتروفیوژن: سطوح لوله و اتصال باید کاملاً تمیز و عاری از گرد و غبار، روغن و رطوبت باشند. پارامترهای جوش (ولتاژ، زمان) توسط دستگاه جوش خودکار (با بارکد) تنظیم میشوند. تلرانس قطر خارجی لوله در محل اتصال باید در محدوده مجاز باشد.
باتفیوژن: دمای صفحه گرمایشی، فشار اتصال و زمانهای ذوب و سرد شدن باید دقیقاً طبق جدول پارامترهای جوش ISO 21307 تنظیم شوند. دمای محیط بر پارامترها تأثیر میگذارد.
PP-R: ابزار گرمایشی قبل از جوش باید به دمای ۲۶۰ درجه رسیده باشد. زمان ذوب بسته به قطر از ۵ ثانیه (۲۰mm) تا ۴۵ ثانیه (۱۱۰mm) است. بعد از جوش، نباید اتصال چرخانده یا فشار داده شود تا سرد شود.
PVC: اتصالات چسبی (Solvent Cement) باید حداقل ۱۵ تا ۲۴ ساعت پیش از قرار گرفتن تحت فشار سخت شوند. از اتصال در دمای زیر ۱۰ درجه سانتیگراد خودداری کنید.
سوالات متداول (FAQ)
PE80 بهتر است یا PE100؟
PE100 مقاومت هیدرواستاتیک بلندمدت بالاتری دارد (MRS=10 مگاپاسکال در مقابل ۸). این یعنی برای همان فشار، PE100 میتواند دیواره نازکتری داشته باشد — که آن را سبکتر و اقتصادیتر میکند. یا در همان ضخامت، فشار بالاتری را تحمل کند. استاندارد فعلی اغلب پروژههای جدید ایران PE100 است.
SDR و PN در لوله PE چه رابطهای دارند؟
SDR نسبت قطر خارجی به ضخامت دیواره است. هرچه SDR کمتر، دیواره ضخیمتر. برای PE100: SDR11 = PN16، SDR13.6 = PN12.5، SDR17 = PN10 و SDR26 = PN6. برای محاسبه دقیق، رابطه: PN = 20 × σd / (SDR - 1) که σd تنش طراحی مجاز است.
آیا میتوان لوله PP-R را برای گاز استفاده کرد؟
خیر. PP-R برای گاز تأیید نشده است. برای شبکههای گازرسانی، فقط از لولههای PE80 یا PE100 با نوار زرد رنگ که مطابق استاندارد ISO 4437 (یا معادل ملی) تولید شدهاند استفاده کنید.
تفاوت اتصال الکتروفیوژن و باتفیوژن چیست؟
الکتروفیوژن: سیم گرمایشی داخل اتصال با برق ذوب ایجاد میکند — مناسب فضاهای محدود و تعمیرات. باتفیوژن: صفحه گرمایشی دو انتها را ذوب کرده و به هم فشرده میشوند — برای قطرهای بزرگتر و سریعتر. هر دو اتصالی قویتر از خود لوله ایجاد میکنند.
آیا لوله PE در برابر UV مقاوم است؟
لوله PE سیاه (حاوی ۲ تا ۲.۵ درصد دوده کربن) در برابر UV کاملاً مقاوم است و میتواند روکار نصب شود. لوله PE رنگی (آبی، زرد) حاوی رنگدانه UV-stabilizer است اما برای نصبهای طولانیمدت روکار، لوله مشکی توصیه میشود.
عمر مفید لوله PE100 چقدر است؟
طبق استاندارد ISO 4427، لوله PE100 برای عمر طراحی ۵۰ سال در ۲۰ درجه سانتیگراد و فشار PN رتبهبندی میشود. در شرایط واقعی (دمای پایینتر از ۲۰ درجه) عمر مفید میتواند بیش از ۱۰۰ سال باشد.
قیمت لوله و اتصالات پلیمری و عوامل مؤثر
- نوع ماده اولیه: PE100 گرانتر از PE80 در همان ابعاد است. PP-R کلاس ۴ گرانتر از کلاس ۳. CPVC نسبت به uPVC گرانتر است
- SDR / رده فشاری: SDR پایینتر (ضخامت بیشتر) = مصرف مواد بیشتر = قیمت بالاتر به ازای هر متر
- قطر: رابطه تقریباً توانی با قطر وجود دارد — لوله ۲۵۰mm چندین برابر لوله ۶۳mm قیمت دارد
- برند و کیفیت مواد اولیه: مواد اولیه اروپایی (مثل Borealis یا LyondellBasell) نسبت به رزینهای ایرانی یا آسیایی، در برخی کاربردهای حساس تفاوت کیفی ایجاد میکند
- قیمت نفتا (Naphtha) در بازار جهانی: مواد اولیه پلیمری مشتقات نفت هستند و با قیمت نفت خام نوسان میکنند
خرید لوله و اتصالات پلیمری از پایپ فیتینگ
پایپ فیتینگ انواع لوله PE80/PE100، PP-R کلاس ۳ و ۴، uPVC و CPVC، اتصالات الکتروفیوژن و اتصالات باتفیوژن را در تمام سایزها و ردههای فشاری رایج عرضه میکند. محصولات مطابق استانداردهای ISO 4427، ISO 4437، ISO 15874 و معادلهای ملی ISIRI تأمین میشوند.
در پروژههایی که از لوله پلیمری و فلزی بهصورت ترکیبی استفاده میشود، اتصالات فلزی و شیرآلات صنعتی هماهنگ نیز در پایپ فیتینگ موجود هستند تا کل سیستم از یک تأمینکننده تهیه شود.
کارشناسان فنی پایپ فیتینگ با مشاوره رایگان بر اساس نوع سیال، دما، فشار، محیط نصب و استاندارد پروژه، مناسبترین نوع لوله و رده ضخامتی را پیشنهاد میدهند. ارسال سریع به تهران، اصفهان، مشهد، شیراز، تبریز، اهواز، بندرعباس و سراسر ایران.
