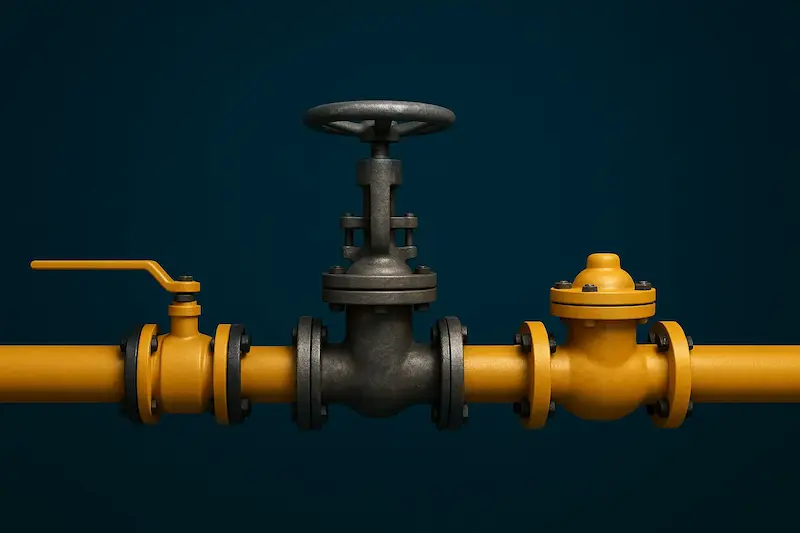

مقایسه شیرهای صنعتی: گیت ولو، گلوب ولو، بال ولو، پروانهای، صافی و چک ولو
شیرهای صنعتی از اجزای حیاتی در سیستمهای لولهکشی هستند که برای کنترل جریان سیالات، گازها و بخار در صنایع مختلف استفاده میشوند. این مقاله از پایپ فیتینگ به مقایسه جامع شیرهای گیت ولو (Gate Valve)، گلوب ولو (Globe Valve)، بال ولو (Ball Valve)، پروانهای (Butterfly Valve)، صافی (Strainer Valve) و چک ولو (Check Valve) میپردازد. تمرکز بر کاربردها، تفاوتها، مزایا و معایب، و مشخصات فنی مانند افت فشار و طول عمر است تا به انتخاب بهینه برای پروژههای صنعتی، نفت و گاز، شیمیایی، آب و فاضلاب یا ساختمانی کمک کند.
گیت ولو (Gate Valve) چیست؟
گیت ولو یا شیر دروازهای با حرکت عمودی یک گیت (دیسک کشویی) جریان را به طور کامل قطع یا وصل میکند. برای حالت نیمهباز مناسب نیست و برای ایزوله کردن خطوط طراحی شده است.
کاربرد گیت ولو
- صنایع نفت، گاز و پتروشیمی: ایزوله کردن خطوط لوله طولانی.
- سیستمهای آبرسانی و فاضلاب: قطع جریان در تعمیرات.
- نیروگاهها: کنترل جریان بخار یا آب در خطوط اصلی.
گلوب ولو (Globe Valve) چیست؟
گلوب ولو یا شیر کروی با دیسکی که روی نشیمنگاه قرار میگیرد، جریان را تنظیم میکند. مسیر جریان Z یا S شکل آن، کنترل دقیق را ممکن میسازد.
کاربرد گلوب ولو
- صنایع شیمیایی: تنظیم جریان سیالات حساس.
- سیستمهای HVAC: کنترل سرعت جریان در گرمایش و سرمایش.
- پالایشگاهها: کاربردهایی که نیاز به آببندی قوی دارند.
بال ولو (Ball Valve) چیست؟
بال ولو یا شیر توپی با چرخش ۹۰ درجه یک کره سوراخدار، جریان را باز یا بسته میکند. عملکرد سریع و نشتی کم دارد.
کاربرد بال ولو
- نفت و گاز: قطع سریع جریان در خطوط فشار بالا.
- صنایع غذایی و دارویی: برای بهداشت و سرعت عمل.
- سیستمهای آتشنشانی: خاموش کردن اضطراری.
پروانهای (Butterfly Valve) چیست؟
پروانهای یا باترفلای ولو با دیسک چرخشی در مرکز لوله، جریان را کنترل میکند. سبک، اقتصادی و مناسب برای لولههای بزرگ است.
کاربرد پروانهای
- سیستمهای آب و فاضلاب: کنترل جریان در خطوط بزرگ.
- صنایع شیمیایی: تنظیم جریان در حجم بالا.
- HVAC: تعادل جریان هوا یا مایعات.
صافی (Strainer Valve) چیست؟
شیر صافی برای حذف ذرات جامد و ناخالصیها از سیال استفاده میشود. دارای توری یا فیلتر است که از تجهیزات حساس مانند پمپها محافظت میکند.
کاربرد صافی
- سیستمهای آبرسانی: حذف رسوبات و ذرات معلق.
- صنایع شیمیایی و پتروشیمی: حفاظت از تجهیزات در برابر ناخالصیها.
- نیروگاهها: جلوگیری از گرفتگی در خطوط بخار یا آب.
چک ولو (Check Valve) چیست؟
چک ولو یا شیر یکطرفه به طور خودکار از بازگشت جریان (Backflow) جلوگیری میکند. با فشار سیال باز و با کاهش فشار بسته میشود.
کاربرد چک ولو
- پمپها و کمپرسورها: جلوگیری از بازگشت سیال.
- سیستمهای فاضلاب: ممانعت از جریان معکوس.
- نفت و گاز: حفاظت از خطوط در برابر فشار معکوس.
تفاوتهای کلیدی شیرهای صنعتی
این شیرها از نظر مکانیزم، کاربرد و عملکرد متفاوت هستند:
| ویژگی | گیت ولو | گلوب ولو | بال ولو | پروانهای | صافی | چک ولو |
|---|---|---|---|---|---|---|
| مکانیزم | حرکت خطی | حرکت خطی | چرخشی (۹۰°) | چرخشی (۹۰°) | فیلتراسیون | خودکار (یکطرفه) |
| جهت جریان | دوطرفه | یکطرفه | دوطرفه | دوطرفه | یکطرفه | یکطرفه |
| مناسب برای | قطع/وصل کامل | تنظیم جریان | قطع/وصل سریع | تنظیم حجم بالا | حذف ناخالصیها | جلوگیری از بازگشت |
| ساختار | گیت کشویی | دیسک و نشیمنگاه | کره سوراخدار | دیسک چرخشی | توری/فیلتر | دیسک یا توپ |
گیت ولو و بال ولو برای قطع کامل، گلوب و پروانهای برای تنظیم جریان، صافی برای فیلتراسیون و چک ولو برای جلوگیری از بازگشت جریان مناسب هستند.
مزایا و معایب در صنایع مختلف
هر شیر با توجه به ویژگیهایش در صنایع خاص برتری دارد. در ادامه، مزایا و معایب هر شیر بررسی شده است:
مزایا و معایب گیت ولو
- مزایا: افت فشار کم، دوام بالا، مناسب برای سیالات ویسکوز، هزینه پایین.
- معایب: کند در باز/بسته شدن، نامناسب برای تنظیم جریان، خطر سایش گیت در حالت نیمهباز.
- صنایع: نفت و گاز (ایزوله خطوط)، آب و فاضلاب.
مزایا و معایب گلوب ولو
- مزایا: کنترل دقیق جریان (throttling)، آببندی قوی، مناسب برای فشار بالا.
- معایب: افت فشار بالا، ساختار پیچیده، تعمیرات پرهزینه.
- صنایع: شیمیایی، HVAC، پالایشگاهها.
مزایا و معایب بال ولو
- مزایا: باز/بسته سریع، افت فشار صفر، نشتی کم، دوام بالا.
- معایب: نامناسب برای تنظیم دقیق، گران در سایزهای بزرگ.
- صنایع: نفت و گاز، غذایی، آتشنشانی.
مزایا و معایب پروانهای
- مزایا: سبک و ارزان، مناسب لولههای بزرگ، نصب آسان.
- معایب: کنترل ضعیف در حجم کم، نشتی احتمالی در فشار بالا.
- صنایع: آب و فاضلاب، HVAC.
مزایا و معایب صافی
- مزایا: حفاظت از تجهیزات، نصب آسان، هزینه کم، کاهش خرابی سیستم.
- معایب: نیاز به تمیزکاری دورهای توری، افت فشار جزئی، نامناسب برای سیالات تمیز.
- صنایع: آبرسانی، شیمیایی، نیروگاهها.
مزایا و معایب چک ولو
- مزایا: عملکرد خودکار، جلوگیری از بازگشت جریان، نصب ساده.
- معایب: افت فشار متوسط، عدم امکان تنظیم جریان، نیاز به بازرسی برای جلوگیری از گیر کردن.
- صنایع: پمپها، فاضلاب، نفت و گاز.
نکات فنی: افت فشار، طول عمر و سایر مشخصات
مشخصات فنی مانند افت فشار (Pressure Drop)، طول عمر (Service Life) و تحمل شرایط محیطی برای انتخاب شیر حیاتی هستند. ضریب Cv (ظرفیت جریان) معیاری برای افت فشار است؛ عدد بالاتر، افت کمتر.
افت فشار
- گیت ولو: کم (Cv بالا، مسیر مستقیم).
- گلوب ولو: بالا (تا ۲۰% به دلیل مسیر Z/S).
- بال ولو: صفر در حالت باز (Cv عالی).
- پروانهای: متوسط (وابسته به زاویه دیسک).
- صافی: متوسط (بسته به گرفتگی توری).
- چک ولو: متوسط (وابسته به نوع دیسک یا توپ).
طول عمر
- گیت ولو: ۱۰-۲۰ سال با نگهداری منظم (تعویض گیت هر ۵ سال).
- گلوب ولو: ۵-۱۵ سال، حساس به سایش دیسک.
- بال ولو: ۱۵-۳۰ سال در سیالات تمیز.
- پروانهای: ۵-۱۰ سال، کوتاهتر در سیالات کثیف.
- صافی: ۵-۱۵ سال، وابسته به تمیزکاری توری.
- چک ولو: ۸-۲۰ سال، با بازرسی دورهای.
سایر نکات فنی
- تحمل فشار/دما: گیت ولو تا ۲۰۰۰ psi و ۵۰۰°C؛ گلوب ولو تا ۱۵۰۰ psi و ۴۵۰°C؛ بال ولو تا ۶۰۰۰ psi و ۴۰۰°C؛ پروانهای تا ۱۰۰۰ psi و ۲۰۰°C؛ صافی تا ۱۰۰۰ psi و ۳۰۰°C؛ چک ولو تا ۳۰۰۰ psi و ۴۰۰°C.
- جنس مواد: فولاد کربنی (عمومی)، استیل ضدزنگ (شیمیایی)، برنز (آب).
- استانداردها: API 600 (گیت)، API 623 (گلوب)، API 6D (بال)، API 609 (پروانهای)، ASME B16.34 (صافی و چک).
| شیر | افت فشار (نسبی) | طول عمر (سال) | Cv تقریبی (۴ اینچ) |
|---|---|---|---|
| گیت ولو | کم | ۱۰-۲۰ | ۳۰۰-۵۰۰ |
| گلوب ولو | بالا | ۵-۱۵ | ۱۰۰-۲۰۰ |
| بال ولو | صفر | ۱۵-۳۰ | ۴۰۰-۶۰۰ |
| پروانهای | متوسط | ۵-۱۰ | ۲۰۰-۴۰۰ |
| صافی | متوسط | ۵-۱۵ | ۱۵۰-۳۰۰ |
| چک ولو | متوسط | ۸-۲۰ | ۲۰۰-۴۰۰ |
مقایسه کلی شیرهای صنعتی
| ویژگی | گیت ولو | گلوب ولو | بال ولو | پروانهای | صافی | چک ولو |
|---|---|---|---|---|---|---|
| هزینه | پایین | متوسط | متوسط | پایین | پایین | متوسط |
| سرعت عمل | کند | متوسط | سریع | سریع | - | خودکار |
| مناسب تنظیم جریان | خیر | بله | خیر | متوسط | خیر | خیر |
| صنایع پیشنهادی | نفت، آب | شیمیایی، HVAC | نفت، غذایی | آب، HVAC | آب، شیمیایی | پمپ، نفت |
نکات مهم هنگام انتخاب و خرید شیرهای صنعتی
۱. نیاز پروژه: گیت و بال ولو برای قطع کامل، گلوب و پروانهای برای تنظیم، صافی برای فیلتراسیون و چک ولو برای جلوگیری از بازگشت.
۲. شرایط سیال: برای سیالات کثیف، صافی ضروری است؛ برای فشار بالا، بال یا چک ولو.
۳. نگهداری: صافی نیاز به تمیزکاری دورهای دارد؛ چک ولو باید برای گیر کردن بررسی شود.
۴. استانداردها: گواهی API، ASME یا ISO را بررسی کنید.
۵. تأمینکننده: از شرکتهای معتبر با گارانتی خرید کنید.
پرسشهای متداول درباره شیرهای صنعتی
۱. تفاوت گیت ولو و چک ولو چیست؟
گیت ولو برای قطع/وصل دستی و چک ولو برای جلوگیری خودکار از بازگشت جریان.
۲. شیر صافی چه کاربردی دارد؟
حذف ناخالصیها از سیال برای حفاظت از پمپها و تجهیزات حساس.
۳. بال ولو برای چه صنایعی مناسب است؟
نفت و گاز (قطع سریع)، صنایع غذایی (بهداشت بالا).
۴. چرا گلوب ولو افت فشار بالایی دارد؟
به دلیل مسیر خمیده (Z/S) که برای تنظیم دقیق طراحی شده است.
۵. پروانهای برای لولههای بزرگ مناسب است؟
بله، اقتصادی و سبک برای قطرهای بالای ۶ اینچ.
۶. طول عمر چک ولو چقدر است؟
۸-۲۰ سال با بازرسی منظم برای جلوگیری از گیر کردن دیسک.
۷. گیت ولو برای تنظیم جریان مناسب است؟
خیر، خطر سایش گیت در حالت نیمهباز وجود دارد.
۸. شیر صافی در چه مواردی نیاز به تمیزکاری دارد؟
در سیالات کثیف یا رسوبدار، هر ۳-۶ ماه یکبار.
۹. کدام شیر برای فشار بالا مناسبتر است؟
بال ولو (تا ۶۰۰۰ psi) و چک ولو (تا ۳۰۰۰ psi).
۱۰. استانداردهای رایج شیرهای صنعتی چیست؟
API 600 (گیت)، API 623 (گلوب)، API 6D (بال)، API 609 (پروانهای)، ASME B16.34 (صافی و چک).
نتیجهگیری
شیرهای گیت ولو، گلوب ولو، بال ولو، پروانهای، صافی و چک ولو هر کدام ویژگیهای منحصربهفردی دارند که آنها را برای کاربردهای خاص مناسب میکند. گیت ولو برای ایزوله، گلوب برای تنظیم دقیق، بال برای سرعت، پروانهای برای حجم بالا، صافی برای حفاظت و چک ولو برای جلوگیری از بازگشت جریان طراحی شدهاند. با در نظر گرفتن افت فشار، طول عمر و نیازهای صنعتی، انتخاب درست شیر میتواند کارایی سیستم را بهبود و هزینهها را کاهش دهد.
