راهنمای انتخاب رده و کلاس فشار لوله در پایپینگ صنعتی
لیست راهنمای انتخاب رده و کلاس فشار لوله در پروژههای پایپینگ صنعتی، بررسی اصول انتخاب صحیح لوله بر اساس فشار، دما، نوع سیال و شرایط کاری در صنایع نفت، گاز و پتروشیمی.
انتخاب درست رده لوله (Schedule) و کلاس فشار (Pressure Class) یکی از مهمترین مراحل طراحی در سیستمهای پایپینگ صنعتی است و تأثیر مستقیم بر ایمنی، عملکرد و طول عمر خطوط لوله دارد. رده لوله مشخصکننده ضخامت دیواره و توان تحمل فشار داخلی است، در حالی که کلاس فشار میزان تحمل اتصالات و فلنجها را در شرایط دمایی مختلف نشان میدهد.
در پروژههای صنعتی، بهویژه در صنایع نفت، گاز و پتروشیمی، انتخاب نادرست این پارامترها میتواند منجر به کاهش ایمنی، نشتی سیالات و افزایش هزینههای تعمیر و نگهداری شود. به همین دلیل، مهندسان پایپینگ باید علاوه بر فشار کاری سیستم، عواملی مانند دمای عملیاتی، نوع سیال (خورنده یا غیرخورنده)، شرایط محیطی و استانداردهای طراحی مانند ASME B31.3 و ASTM را نیز در نظر بگیرند.
بهعنوان مثال، در سیستمهایی با فشار بالا یا دمای زیاد، استفاده از ردههای بالاتر مانند SCH 80 یا SCH 160 توصیه میشود، در حالی که در کاربردهای عمومی، ردههای پایینتر نیز پاسخگو هستند. همچنین انتخاب کلاس فشار مناسب مانند Class 150، 300 یا PN16 نقش مهمی در هماهنگی بین لوله و اتصالات دارد.
در نهایت، انتخاب صحیح رده و کلاس فشار لوله باعث افزایش ایمنی سیستم، کاهش ریسک خرابی، بهینهسازی هزینههای پروژه و افزایش بهرهوری در بهرهبرداری از خطوط لوله صنعتی میشود و یکی از اصول پایهای در طراحی مهندسی پایپینگ محسوب میگردد.

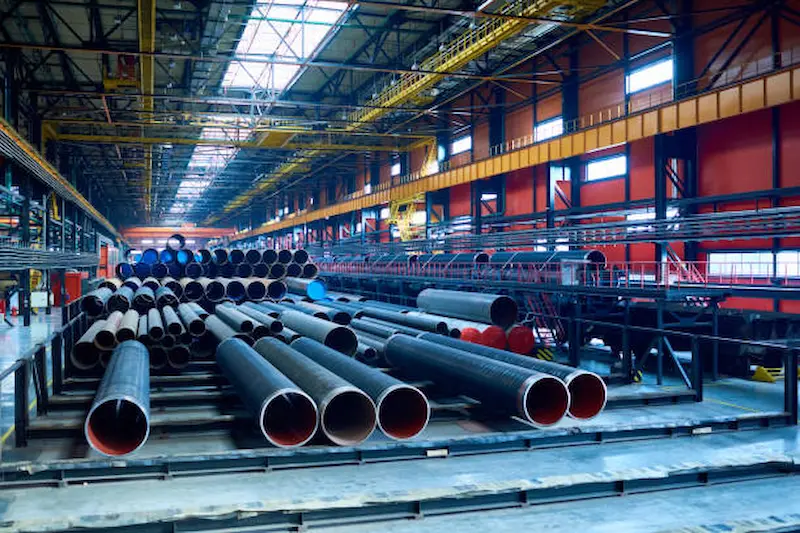

چگونه رده و کلاس فشار لوله را انتخاب کنیم؟ | راهنمای مهندسی پایپینگ
در مهندسی پایپینگ، انتخاب صحیح رده (Schedule) و کلاس فشار (Pressure Class) لولهها نقش حیاتی در ایمنی، کارایی و هزینههای پروژه ایفا میکند. این انتخاب نه تنها بر اساس فشار و دمای سیستم انجام میشود، بلکه عوامل متعددی مانند متریال لوله، نوع سیال، استانداردها و شرایط محیطی را نیز در بر میگیرد. در این راهنمای جامع، با تمرکز بر لولههای فلزی کربن استیل و استنلس استیل، به بررسی گامبهگام فرآیند انتخاب میپردازیم تا مهندسان، طراحان و متخصصان صنعت بتوانند تصمیمگیری آگاهانهای داشته باشند. این مقاله بر پایه استانداردهای بینالمللی مانند ASME B36.10 و B36.19 تدوین شده و شامل مثالهای عملی، جداول مقایسهای و نکات کلیدی برای بهینهسازی سیستمهای پایپینگ است.
رده لوله (Pipe Schedule) چیست؟
رده لوله یا Schedule یک عدد بدون واحد است که ضخامت دیواره لوله را مشخص میکند و مستقیماً بر ظرفیت تحمل فشار تأثیرگذار است. این مفهوم از استانداردهای ASME/ANSI سرچشمه میگیرد و برای لولههای فلزی مانند کربن استیل (ASME B36.10) و استنلس استیل (ASME B36.19) تعریف شده است. ردههای رایج شامل 5، 10، 40، 80، 160 و XXS هستند، که هرچه عدد بزرگتر باشد، ضخامت دیواره بیشتر و ظرفیت فشار بالاتر است.
رده لوله بر اساس فرمول زیر محاسبه میشود:
Schedule = (1000 × P) / S
- P: فشار طراحی (psi)
- S: تنش مجاز متریال (psi)
این فرمول کمک میکند تا ضخامت دیواره مناسب برای جلوگیری از شکست لوله انتخاب شود. برای لولههای با قطر خارجی (OD) ثابت، افزایش رده به معنای کاهش قطر داخلی (ID) و افزایش ضخامت است.
کلاس فشار (Pressure Class) چیست؟
کلاس فشار یا Pressure Rating یک سیستم طبقهبندی است که حداکثر فشار مجاز لوله را بر اساس متریال، دما و استانداردهای مانند ASME B16.5 یا API مشخص میکند. کلاسهای رایج شامل 150، 300، 600، 900، 1500 و 2500 هستند که هر کلاس حداکثر فشار را در دمای مرجع (معمولاً 100°F یا 38°C) تعریف میکند. با افزایش دما، ظرفیت فشار کلاس کاهش مییابد (بر اساس منحنیهای Derating Factor).
کلاس فشار بیشتر برای اتصالات، فلنجها و شیرآلات استفاده میشود، اما بر انتخاب لوله تأثیرگذار است زیرا لوله باید با کلاس سیستم همخوانی داشته باشد.
تفاوت رده لوله و کلاس فشار
رده و کلاس فشار دو مفهوم مرتبط اما متفاوت هستند:
- رده (Schedule): تمرکز بر ضخامت دیواره لوله و ظرفیت فشار داخلی. بیشتر برای لولههای مستقیم استفاده میشود.
- کلاس فشار (Pressure Class): تمرکز بر حداکثر فشار مجاز سیستم، با در نظر گرفتن دما و متریال. بیشتر برای اجزای سیستم مانند فلنجها.
در کربن استیل (ASME B36.10)، ردهها مانند SCH 40 برای فشار متوسط رایج هستند، در حالی که در استنلس استیل (ASME B36.19)، ردهها با S نشان داده میشوند (مانند SCH 40S) و ضخامت کمی متفاوت است تا از خوردگی جلوگیری شود.
جدول مقایسهای تفاوتها:
| پارامتر | رده لوله (Schedule) | کلاس فشار (Pressure Class) |
|---|---|---|
| تمرکز اصلی | ضخامت دیواره لوله | حداکثر فشار مجاز سیستم |
| استاندارد اصلی | ASME B36.10 (کربن استیل)، B36.19 (استنلس) | ASME B16.5، API 6A |
| واحد | عدد بدون واحد (5، 10، 40، 80 و ...) | کلاس عددی (150، 300، 600 و ...) |
| تأثیر دما | کاهش ظرفیت با افزایش دما (از طریق فرمول تنش) | کاهش ظرفیت بر اساس جداول Derating |
| متریال تمرکز | کربن استیل: ضخامت بیشتر برای فشار بالا؛ استنلس: ضخامت کمتر برای خوردگی | هر دو متریال، اما استنلس برای خورنده |
عوامل مؤثر در انتخاب رده و کلاس فشار لوله
انتخاب رده و کلاس فشار بر اساس چندین عامل مهندسی انجام میشود. این عوامل را الویتبندی میکنیم:
- فشار طراحی (Design Pressure): حداکثر فشار عملیاتی سیستم را تعیین کنید. برای فشار بالا، ردههای بیشتر مانند SCH 80 یا کلاس 600 انتخاب کنید.
- دمای طراحی (Design Temperature): با افزایش دما، تنش مجاز متریال کاهش مییابد. برای کربن استیل، از جداول ASME B31.3 استفاده کنید؛ برای استنلس، B36.19.
- متریال لوله:
- کربن استیل: اقتصادی، مناسب فشار متوسط، اما حساس به خوردگی (ردههای SCH 40/80 رایج).
- استنلس استیل: مقاوم به خوردگی، مناسب سیالات خورنده، اما گرانتر (ردههای SCH 10S/40S/80S).
- نوع سیال: سیالات خورنده (مانند اسیدها) نیاز به استنلس دارند؛ سیالات گازی فشار کلاس بالاتر میخواهد.
- استانداردها و کدهای مهندسی: از ASME B31.1 (Power Piping)، B31.3 (Process Piping) یا API 5L برای لولههای خط استفاده کنید.
- خوردگی و حاشیه ایمنی: خوردگی دیواره را در نظر بگیرید (Corrosion Allowance، معمولاً 1-3 mm). حاشیه ایمنی 20-50% برای فشار اضافه کنید.
- اقتصادی و در دسترس بودن: ردههای استاندارد مانند SCH 40 ارزانتر و در دسترستر هستند.
- لرزش و بارهای خارجی: در سیستمهای لرزشدار، کلاس بالاتر برای جلوگیری از شکست انتخاب کنید.
برای کربن استیل، ردهها بر اساس ASME B36.10 تعیین میشوند که ضخامت دیواره را برای لولههای بدون درز و جوشی مشخص میکند. برای استنلس استیل، ASME B36.19 ضخامت کمتر را برای همان رده پیشنهاد میکند تا از خوردگی جلوگیری شود.
جدول نمونه ردهها برای کربن استیل (ASME B36.10، NPS 2 اینچ):
| رده | ضخامت دیواره (mm) | حداکثر فشار (psi در 100°F) |
|---|---|---|
| SCH 10 | 2.77 | ~1000 |
| SCH 40 | 3.91 | ~2500 |
| SCH 80 | 5.54 | ~4000 |
| SCH 160 | 8.74 | ~6000 |
جدول نمونه ردهها برای استنلس استیل (ASME B36.19، NPS 2 اینچ):
| رده | ضخامت دیواره (mm) | حداکثر فشار (psi در 100°F) |
|---|---|---|
| SCH 10S | 2.77 | ~1000 |
| SCH 40S | 3.91 | ~2500 |
| SCH 80S | 5.54 | ~4000 |
مقایسه کربن استیل و استنلس استیل در انتخاب رده و کلاس فشار
کربن استیل و استنلس استیل دو متریال اصلی لولههای فلزی هستند، اما تفاوتهای کلیدی دارند:
- کربن استیل (Carbon Steel): اقتصادی، قوی در فشار بالا، اما حساس به خوردگی. ردههای آن (ASME B36.10) ضخامت بیشتر برای تنش دارند. مناسب پروژههای داخلی و غیرخورنده مانند خطوط گاز طبیعی.
- استنلس استیل (Stainless Steel): مقاوم به خوردگی، اما گرانتر. ردههای آن (ASME B36.19) ضخامت کمتر برای همان فشار دارد تا وزن کمتری داشته باشد. مناسب سیالات خورنده مانند آب دریا یا اسیدها.
جدول مقایسه:
| پارامتر | کربن استیل (B36.10) | استنلس استیل (B36.19) |
|---|---|---|
| متریال رایج | A106 Gr B, A53 Gr B | 304, 316, 316L |
| مقاومت خوردگی | متوسط (نیاز به پوشش) | عالی (بدون نیاز به پوشش) |
| هزینه | پایین | بالا |
| رده نمونه (NPS 4") | SCH 40: 6.02 mm | SCH 40S: 6.02 mm |
| حداکثر فشار | بالاتر در دمای اتاق | مشابه، اما بهتر در دمای بالا |
| کاربرد اصلی | خطوط گاز، آب، نفت خام | پتروشیمی، غذایی، دریایی |
در انتخاب، برای کربن استیل بر اساس فشار و دما رده را محاسبه کنید؛ برای استنلس، خوردگی را اولویت دهید.
راهنمای گامبهگام انتخاب رده و کلاس فشار
- تعیین فشار و دمای طراحی: از نرمافزارهایی مانند Caesar II یا AutoPIPE استفاده کنید.
- انتخاب متریال: کربن استیل برای هزینه کم، استنلس برای مقاومت خوردگی.
- محاسبه رده: از فرمول Schedule = (1000 × P) / S استفاده کنید. P فشار، S تنش مجاز.
- بررسی کلاس فشار: کلاس فلنجها و اتصالات باید با رده لوله همخوانی داشته باشد (مثل کلاس 300 برای SCH 40).
- در نظر گرفتن خوردگی و ایمنی: Corrosion Allowance اضافه کنید (1-3 mm).
- بررسی اقتصادی: ردههای استاندارد مانند SCH 40 ارزانتر هستند.
- تأیید با استانداردها: ASME B31.3 برای فرآیند، B31.1 برای قدرت.
مثال: برای خط کربن استیل با فشار 1000 psi و دما 200°F، S = 20,000 psi → Schedule = (1000 × 1000) / 20,000 = SCH 50 (تقریبی SCH 40).
مثال استنلس: برای سیال اسیدی با فشار 500 psi، از SCH 40S 316L استفاده کنید.
پرسشهای متداول (FAQ)
- رده لوله چیست؟ عدد بدون واحد که ضخامت دیواره را مشخص میکند.
- کلاس فشار چیست؟ طبقهبندی حداکثر فشار مجاز بر اساس دما و متریال.
- تفاوت کربن استیل و استنلس در انتخاب رده چیست؟ کربن استیل ضخامت بیشتر، استنلس مقاومت خوردگی بالاتر.
- چگونه فشار طراحی محاسبه میشود؟ بر اساس حداکثر فشار عملیاتی + حاشیه ایمنی 20-50%.
- دما چگونه بر انتخاب تأثیر میگذارد؟ افزایش دما تنش مجاز را کاهش میدهد → رده بالاتر نیاز است.
- استاندارد اصلی برای کربن استیل چیست؟ ASME B36.10.
- استاندارد اصلی برای استنلس استیل چیست؟ ASME B36.19.
- چرا خوردگی مهم است؟ خوردگی دیواره را نازک میکند → رده بالاتر یا متریال مقاوم انتخاب کنید.
- نرمافزارهای مفید برای انتخاب چیست؟ Caesar II, AutoPIPE, Pipe Flow Expert.
- هزینه انتخاب اشتباه چقدر است؟ شکست لوله میتواند منجر به توقف تولید، حوادث و هزینههای میلیون دلاری شود.
نتیجهگیری
انتخاب رده و کلاس فشار لوله یک فرآیند مهندسی دقیق است که ایمنی، کارایی و اقتصاد پروژه را تضمین میکند. با تمرکز روی عوامل کلیدی مانند فشار، دما، متریال (کربن استیل برای اقتصاد، استنلس برای مقاومت) و استانداردها، میتوانید سیستم پایپینگ بهینهای طراحی کنید. برای پروژههای پیچیده، همیشه از نرمافزارهای مهندسی و مشاوره متخصصان استفاده کنید.
