شیر صافی (استرینر): راهنمای جامع انواع، کاربردها، مشخصات فنی و خرید

شیر صافی، که با نام استرینر (Strainer) نیز شناخته می‌شود، عنصری حیاتی در سیستم‌های لوله‌کشی صنعتی است. این وسیله با جداسازی ذرات معلق و ناخالصی‌ها از سیالات (اعم از مایعات و گازها)، از آسیب رسیدن به تجهیزات حساس و گران‌قیمت در پایین‌دست جلوگیری می‌کند. در این راهنمای جامع از پایپ فیتینگ، با انواع شیر صافی، کاربردهای آن‌ها، مشخصات فنی و نکات کلیدی برای خرید شیر صافی مناسب آشنا خواهید شد تا انتخابی آگاهانه برای پروژه‌های خود داشته باشید.

شیر صافی (استرینر) چیست و چگونه عمل می‌کند؟

شیر صافی (Strainer) ابزاری مکانیکی است که در خطوط لوله نصب می‌شود تا ذرات جامد ناخواسته را از سیالات در حال جریان جدا کند. این جداسازی توسط یک المنت صافی (Screen یا Mesh) انجام می‌شود؛ المنت طوری طراحی شده که سیال بتواند از آن عبور کند، اما ذرات جامد بزرگ‌تر از ابعاد مش، متوقف شده و در محفظه مربوطه جمع‌آوری شوند.

هدف اصلی شیر صافی، حفاظت از تجهیزات حساس و پرهزینه (مانند پمپ‌ها، کمپرسورها، شیرآلات کنترلی، ابزار دقیق، تله‌های بخار و مبدل‌های حرارتی) در برابر آسیب‌های ناشی از ذرات معلق، رسوبات، زنگ‌زدگی لوله یا هرگونه آلودگی جامد در سیال است.

عملکرد و نقش شیر صافی در خطوط لوله

شیر صافی در سیستم‌های لوله‌کشی، نقش یک خط دفاعی اولیه را ایفا می‌کند. سیال وارد بدنه شیر صافی شده و از طریق توری مشبک عبور می‌کند. ذرات جامد بزرگ‌تر از سوراخ‌های مش، روی توری گیر کرده و در محفظه جمع‌آوری می‌شوند. در نتیجه، سیال تمیز شده به سمت پایین‌دست جریان می‌یابد.

نقش حیاتی شیر صافی در خطوط لوله عبارت است از:

محافظت از تجهیزات: جلوگیری از ورود ذرات به پمپ‌ها (که منجر به کاویتاسیون یا سایش می‌شوند)، شیرآلات صنعتی (که باعث نشتی یا خرابی آب‌بندی می‌شوند)، مبدل‌های حرارتی (که باعث انسداد می‌شوند) و ابزار دقیق (که منجر به خطا در اندازه‌گیری می‌شوند).
افزایش عمر مفید سیستم: با جلوگیری از سایش و انسداد، طول عمر کلی سیستم لوله‌کشی و تجهیزات متصل به آن افزایش می‌یابد.
حفظ کارایی سیستم: ذرات معلق می‌توانند باعث افت فشار یا کاهش راندمان تجهیزات شوند. شیر صافی با حذف آن‌ها، به حفظ جریان پایدار و کارایی سیستم کمک می‌کند.
کاهش هزینه‌های نگهداری و تعمیرات: با کاهش خرابی‌ها، نیاز به تعمیرات پرهزینه و زمان‌بر به حداقل می‌رسد.

تمیز کردن شیر صافی معمولاً با باز کردن یک درپوش و خارج کردن کارتریج فیلتر برای شستشو یا تعویض آن انجام می‌شود که فرآیندی ساده و سریع است.

تفاوت شیر صافی و فیلتر: کدام یک مناسب نیاز شماست؟

اگرچه هر دو شیر صافی (Strainer) و فیلتر (Filter) برای تصفیه سیالات به کار می‌روند، اما تفاوت‌های مهمی در عملکرد و کاربرد دارند که در جدول زیر خلاصه شده است:

معیار مقایسه	شیر صافی (Strainer)	فیلتر (Filter)
اندازه ذرات جدا شده	ذرات بزرگتر (معمولاً بالای 40 میکرون) که با چشم قابل مشاهده‌اند.	ذرات بسیار ریز (معمولاً زیر 40 میکرون) که با چشم غیرقابل مشاهده‌اند.
دقت تصفیه	تصفیه درشت (Coarse Filtration)	تصفیه دقیق (Fine Filtration)
افت فشار	نسبتاً کم (مگر در صورت انسداد کامل)	بیشتر به دلیل مقاومت در برابر جریان و دقت بالاتر
قابلیت نگهداری	معمولاً قابل شستشو و استفاده مجدد (توری فلزی)	معمولاً یکبار مصرف و نیاز به تعویض المنت فیلتر
کاربرد اصلی	محافظت از تجهیزات پایین‌دستی در برابر ذرات درشت و آسیب‌رسان	بهبود کیفیت سیال، خالص‌سازی، محافظت از محصولات حساس
مثال کاربرد	محافظت از پمپ قبل از ورودی، جداسازی رسوب از آب	تصفیه آب آشامیدنی، فیلتراسیون هوا در اتاق تمیز

انتخاب بین شیر صافی و فیلتر به اندازه ذراتی که قرار است حذف شوند و میزان دقت مورد نیاز برای تصفیه سیال بستگی دارد. در بسیاری از سیستم‌ها، هر دو به صورت سری برای ایجاد یک سیستم فیلتراسیون چند مرحله‌ای استفاده می‌شوند.

انواع شیر صافی (بر اساس طراحی و کاربرد)

شیر صافی‌ها بر اساس شکل بدنه، مکانیسم فیلتراسیون و کاربرد خاص به چندین نوع اصلی تقسیم می‌شوند:

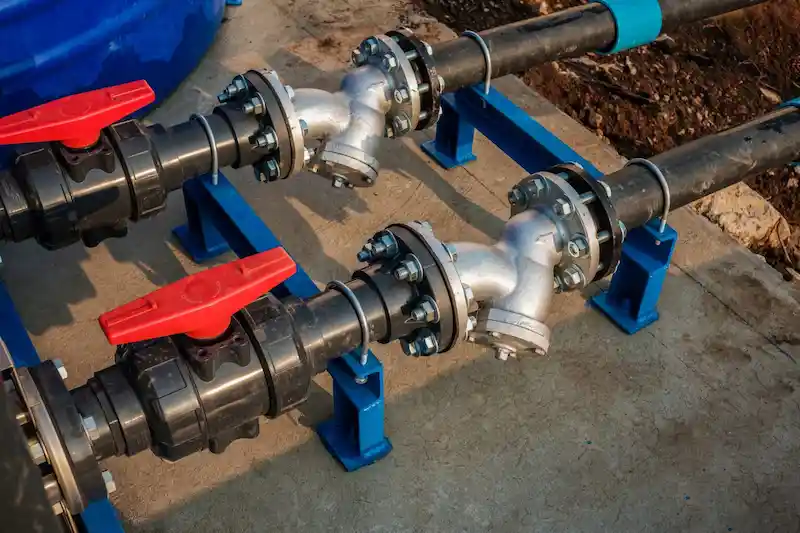

1. شیر صافی تیپ Y (Y-Type Strainer)

ویژگی‌ها: این شیر به دلیل شکل ظاهری شبیه حرف "Y" نام‌گذاری شده است. المنت صافی (توری) آن در یک محفظه مورب قرار گرفته که از خط اصلی لوله منشعب می‌شود. طراحی آن جمع‌وجور است.
کاربرد: بسیار رایج در خطوط افقی و عمودی برای سیالات مختلف مانند آب، بخار، نفت و گاز. ایده‌آل برای فیلتراسیون درشت و محافظت عمومی.
مزایا:
- قیمت اقتصادی‌تر.
- قابلیت نصب در هر دو جهت (افقی و عمودی) به شرطی که محفظه فیلتر به سمت پایین باشد.
- اشغال فضای کمتر.
معایب:
- ظرفیت نگهداری ذرات کمتر نسبت به مدل سبدی.
- تمیز کردن آن ممکن است کمی دشوارتر باشد زیرا نیاز به باز کردن کامل درپوش و خارج کردن توری است.
اتصال: معمولاً به صورت دنده‌ای (Threaded) برای سایزهای کوچک و فلنجی (Flanged) برای سایزهای بزرگ‌تر و فشارهای بالاتر.

2. شیر صافی سبدی (Basket Type Strainer)

ویژگی‌ها: این شیر دارای یک سبد یا محفظه بزرگ‌تر برای جمع‌آوری ذرات است که به صورت عمودی در مسیر جریان قرار می‌گیرد.
کاربرد: ایده‌آل برای سیستم‌هایی با حجم بالای ذرات معلق، سیالات ویسکوز (چسبناک)، و جایی که نیاز به تمیزکاری کمتر و آسان‌تر است، مانند صنایع فرآوری مواد غذایی، پتروشیمی و سیستم‌های بخار (برای جمع‌آوری میعانات).
مزایا:
- ظرفیت نگهداری ذرات بسیار بالا.
- افت فشار کمتر نسبت به تیپ Y در دبی‌های مشابه.
- تمیز کردن آسان‌تر: سبد به راحتی از بالا خارج می‌شود بدون نیاز به جداسازی شیر از خط.
- مناسب برای فشارهای بالا (تا 1500 PSI).
معایب:
- معمولاً فقط در خطوط افقی قابل نصب است.
- فضای بیشتری اشغال می‌کند.
- گران‌تر از تیپ Y.

3. شیر صافی موقت (Temporary Strainer)

ویژگی‌ها: این نوع صافی برای استفاده موقت طراحی شده و معمولاً به شکل مخروطی یا کله قندی است. بین دو فلنج صنعتی در خط لوله نصب می‌گردد.
کاربرد: عمدتاً در مراحل راه‌اندازی خطوط لوله جدید، پس از تعمیرات اساسی یا برای تمیز کردن اولیه سیستم پس از ساخت. این صافی‌ها ذرات باقی‌مانده از فرآیند ساخت و مونتاژ (مانند براده‌های جوش، زنگ‌زدگی و خاک) را جمع‌آوری می‌کنند و پس از یک دوره کارکرد اولیه، معمولاً برداشته می‌شوند.
مزایا: هزینه کم، نصب و جداسازی آسان، طراحی شده برای تحمل اختلاف فشار بالا.

4. شیر صافی مخصوص بخار

ویژگی‌ها: این شیر صافی‌ها به طور خاص برای محیط‌های بخار با دمای بالا طراحی شده‌اند. معمولاً از متریال‌هایی مانند فولاد کربنی یا استنلس استیل ساخته می‌شوند و قابلیت تحمل دما تا 450 درجه سانتی‌گراد را دارند. اغلب دارای یک دریچه تخلیه (Blow-off Valve) برای تخلیه میعانات و ذرات انباشته شده بدون نیاز به توقف جریان هستند.
کاربرد: در سیستم‌های بخار، قبل از تله‌های بخار، توربین‌ها، مبدل‌های حرارتی بخار و ژنراتورها.
مزایا: محافظت تخصصی از تجهیزات بخار، قابلیت تخلیه مداوم یا دوره‌ای.

5. شیر صافی دنده‌ای، فلنجی و جوشی (بر اساس نوع اتصال)

این طبقه‌بندی بر اساس نوع اتصال است که برای هر یک از انواع شیر صافی (Y-Type، سبدی و...) می‌تواند وجود داشته باشد:

شیر صافی دنده‌ای (Threaded End Strainer):
- ویژگی‌ها: دارای اتصال رزوه‌ای (مانند NPT مطابق استاندارد ASME B1.20.1) برای سهولت نصب.
- کاربرد: رایج در خطوط لوله کوچک (معمولاً تا 2 اینچ) و سیستم‌هایی با فشار و دمای متوسط مانند تأسیسات ساختمانی و سیستم‌های آب و گاز خانگی یا صنعتی.
- مزایا: نصب سریع و آسان، قیمت اقتصادی‌تر برای سایزهای کوچک.
شیر صافی فلنجی (Flanged End Strainer):
- ویژگی‌ها: دارای فلنج در دو سر برای اتصال به فلنج‌های متناظر در خط لوله (مطابق استاندارد ASME B16.5).
- کاربرد: برای سایزهای بزرگ‌تر، فشارهای بالاتر و کاربردهای صنعتی سنگین در صنایع نفت و گاز، پتروشیمی، نیروگاهی و تصفیه آب.
- مزایا: اتصال محکم و قابل اطمینان، قابلیت تحمل فشار و دمای بالا، جداسازی آسان برای نگهداری.
شیر صافی جوشی (Welded End Strainer):
- ویژگی‌ها: دارای انتهای آماده برای جوشکاری (Socket Weld یا Butt Weld مطابق ASME B16.25).
- کاربرد: در سیستم‌هایی که نیاز به آب‌بندی کامل و عدم وجود نشتی حیاتی است و جداسازی مکرر مورد نیاز نیست (مثلاً در خطوط پرفشار و حساس پتروشیمی).

6. سایر شیر صافی‌های خاص:

شیر صافی ژاکت‌دار (Jacketed Strainer): دارای یک محفظه اضافی (ژاکت) به دور بدنه اصلی که سیال گرم‌کننده یا خنک‌کننده در آن جریان دارد. برای حفظ دمای سیالات ویسکوز (مانند قیر) که نیاز به گرم نگه داشتن دارند تا از سفت شدن و انسداد جلوگیری شود.
شیر صافی با ظرفیت بالا (High Capacity Strainer): معمولاً شیر صافی‌های سبدی با سبدهای بسیار بزرگ‌تر برای جمع‌آوری حجم عظیمی از ذرات یا برای سیالات بسیار چسبناک.
شیر صافی خود تمیز شونده (Self-Cleaning Strainer): دارای مکانیزمی برای تمیز کردن خودکار توری بدون نیاز به باز کردن یا توقف جریان اصلی. برای کاربردهای مداوم و با حجم ذرات بالا.
شیر صافی مغناطیسی (Magnetic Strainer): علاوه بر توری، شامل آهنرباهای قوی برای جذب ذرات آهنی (براده‌های فلزی) است که می‌تواند به پمپ‌ها آسیب برساند.

متریال‌های ساخت شیر صافی و کاربرد آن‌ها

انتخاب متریال بدنه شیر صافی برای اطمینان از سازگاری با سیال، دما، فشار و محیط عملیاتی بسیار مهم است:

متریال (جنس بدنه)	استاندارد رایج	ویژگی‌های کلیدی	کاربرد اصلی
چدن (Cast Iron)	ASTM A126 Class B	استحکام فشاری بالا، مقاومت خوب در برابر سایش، قیمت اقتصادی. دمای کاری: تا 110°C.	سیستم‌های آب و فاضلاب، خطوط آب آشامیدنی، سیستم‌های تهویه مطبوع، سیستم‌های صنعتی عمومی با فشار و دمای پایین و متوسط.
برنج (Bronze)	ASTM B584 (C83600)	مقاومت عالی در برابر خوردگی و زنگ‌زدگی، مناسب برای آب دریا، ظاهر خوب. دمای کاری: تا 150°C.	تأسیسات ساختمانی، سیستم‌های آبرسانی، خطوط آب دریا و آب شور، سیستم‌های خنک‌کننده.
فولاد کربنی (Carbon Steel)	ASTM A216 WCB	استحکام کششی و تسلیم بالا، تحمل فشار و دمای بالا. دمای کاری: تا 400°C.	صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، خطوط بخار، سیالات با خورندگی متوسط، کاربردهای با فشار و دمای بالا.
استنلس استیل (Stainless Steel)	ASTM A351 CF8M (Type 316)	مقاومت فوق‌العاده در برابر خوردگی (اسیدها، قلیاها، نمک‌ها)، تحمل دما و فشار بالا. دمای کاری: تا 450°C و بالاتر (بسته به گرید).	صنایع شیمیایی، مواد غذایی، داروسازی (به دلیل خواص بهداشتی)، سیالات خورنده، محیط‌های با رطوبت بالا.
پلیمر (PVC, CPVC)	ASTM F1970	مقاومت عالی در برابر مواد شیمیایی و خوردگی، سبک، قیمت اقتصادی. دمای کاری: پایین.	خطوط آب، مواد شیمیایی ملایم و خورنده، کاربردهای دمای پایین.
آلیاژ نیکل (Nickel Alloys)	ASTM B564	مقاومت فوق‌العاده در برابر خوردگی شدید و دماهای بسیار بالا (مانند Inconel, Hastelloy).	صنایع پتروشیمی خاص، پالایشگاه‌های با خورندگی بالا، کاربردهای با مواد شیمیایی بسیار تهاجمی.

مشخصات فنی کلیدی شیر صافی

هنگام انتخاب و خرید شیر صافی، توجه به مشخصات فنی زیر ضروری است:

جنس بدنه: (مطابق جدول بالا: چدن، برنج، کربن استیل، استنلس استیل، پلیمر، آلیاژ نیکل).
جنس و اندازه مش فیلتر:
- جنس مش: معمولاً استنلس استیل (SS304 یا SS316) برای مقاومت در برابر خوردگی و استحکام.
- اندازه مش (Mesh Size): بیانگر تعداد سوراخ در هر اینچ مربع است و مستقیماً اندازه ذرات قابل حذف را تعیین می‌کند (مثلاً مش 20 برای ذرات درشت و مش 200 یا 400 برای ذرات ریزتر).
نوع اتصال:
- فلنجی (Flanged): مطابق با استانداردهایی مانند ASME B16.5 (کلاس‌های 150, 300, 600, 900, 1500) برای فشارهای مختلف.
- دنده‌ای (Threaded): مطابق با استاندارد ASME B1.20.1 (NPT) برای سایزهای کوچک.
- جوشی (Welded): شامل Socket Weld (SW) و Butt Weld (BW) مطابق با ASME B16.25 برای اتصالات دائمی و پرفشار.
فشار کاری (Pressure Rating): حداکثر فشاری که شیر صافی می‌تواند تحمل کند (بر حسب PSI یا Bar). این مشخصه معمولاً با کلاس فشاری فلنج یا رده فشار (PN) بیان می‌شود (مثلاً: تا 25 بار یا بالاتر).
دمای کاری (Temperature Rating): محدوده دمایی که شیر صافی می‌تواند در آن به طور ایمن عمل کند (بر حسب درجه سانتی‌گراد). (مثلاً: چدن تا 110°C، استنلس استیل تا 450°C).
سایز (Nominal Pipe Size - NPS): قطر نامی شیر صافی که با قطر لوله همخوانی دارد (معمولاً از 1/2 اینچ تا 24 اینچ و بالاتر).
افت فشار (Pressure Drop): میزان کاهش فشار سیال هنگام عبور از شیر صافی (معمولاً 0.1 تا 0.5 بار، بسته به طراحی و تمیزی فیلتر).
استانداردهای طراحی و ساخت: مانند ASME B16.10 (Face-to-Face dimensions), و API 598 (Valve Inspection and Testing).

فرآیند تولید و تست‌های کیفیت شیر صافی

تولید شیر صافی، فرآیندی دقیق است که نیازمند کنترل کیفیت در هر مرحله است:

مراحل تولید:

انتخاب مواد اولیه: انتخاب چدن، برنج، فولاد کربنی یا استنلس استیل با گواهی مواد (MTC) که تأیید کننده ترکیب شیمیایی و خواص مکانیکی است.
ریخته‌گری (Casting) یا فورجینگ (Forging):
- ریخته‌گری: برای تولید بدنه‌های چدنی و برخی فولادی با اشکال پیچیده.
- فورجینگ: برای تولید بدنه‌های فولادی با استحکام بالا و ساختار دانه‌ای متراکم، که برای کاربردهای پرفشار مناسب‌تر است.
ماشین‌کاری (Machining): پس از ریخته‌گری یا فورجینگ، بدنه و قطعات داخلی با دقت بالا (معمولاً با دستگاه‌های CNC) ماشین‌کاری می‌شوند تا ابعاد دقیق (مانند ابعاد فلنج‌ها طبق ASME B16.5 یا ابعاد Face-to-Face طبق ANSI B16.10) و سطح صاف مورد نیاز برای آب‌بندی حاصل شود.
ساخت و مونتاژ المنت صافی (Screen/Mesh): توری فیلتر از ورق‌های استنلس استیل پانچ شده یا بافته شده ساخته شده و در جای خود مونتاژ می‌شود.
مونتاژ نهایی: تمامی اجزا شامل بدنه، المنت صافی، درپوش، واشر و گسکت و اتصالات نهایی مونتاژ می‌شوند.

استانداردها و گواهینامه‌های کیفیت:

برای اطمینان از کیفیت و عملکرد شیر صافی، تولیدکنندگان موظف به رعایت استانداردهای بین‌المللی و انجام تست‌های زیر هستند:

ASME B16.5: ابعاد فلنج‌ها و اتصالات فلنجی.
ASME B16.25: انتهای جوشی (Butt-Welding Ends).
API 598: بازرسی و تست شیرآلات (شامل تست‌های فشار هیدرواستاتیک و تست نشتی).
تست هیدرواستاتیک (Hydrostatic Test): تست فشار بدنه شیر با آب، معمولاً 1.5 برابر فشار نامی، برای اطمینان از عدم وجود نشتی در بدنه.
تست نشتی هوا (Air Test / Leakage Test): تست آب‌بندی در قسمت نشیمنگاه شیر.
بازرسی چشمی و ابعادی: بررسی ظاهر، سطح و ابعاد شیر برای اطمینان از انطباق با نقشه‌ها و استانداردها.
تست‌های غیرمخرب (NDT): مانند آلتراسونیک، رادیوگرافی یا مایعات نافذ برای تشخیص عیوب داخلی در متریال بدنه در کاربردهای حساس.

کاربردهای شیر صافی در صنایع مختلف

شیر صافی به دلیل نقش حفاظتی خود، در گستره وسیعی از صنایع به کار می‌رود:

صنایع نفت و گاز: محافظت از پمپ‌ها، کمپرسورها، شیرآلات کنترلی و ابزار دقیق در خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌های نفتی. نصب در ورودی اتصالات فلزی و تجهیزات حساس به ذرات.
صنایع پتروشیمی و شیمیایی: حذف ناخالصی‌ها از سیالات خورنده و حساس. محافظت از راکتورها و مبدل‌های حرارتی.
تصفیه آب و فاضلاب: جدا کردن ذرات معلق، جلبک‌ها، شن و ماسه از آب خام و تصفیه شده. محافظت از پمپ‌های آب و فیلترهای اصلی.
صنایع غذایی و داروسازی: تضمین خلوص سیالات در فرآیندهای تولید. جلوگیری از انسداد تجهیزات حساس و حفظ استانداردهای بهداشتی. (اغلب از شیر صافی استنلس استیل استفاده می‌شود)
سیستم‌های بخار و نیروگاهی: محافظت از تله‌های بخار، توربین‌ها، پمپ‌های کندانس و بویلرها از رسوبات و ذرات بخار. (شیر صافی مخصوص بخار و فولادی/استنلس استیل).
تأسیسات ساختمانی و سیستم‌های تهویه مطبوع (HVAC): حفاظت از پمپ‌ها و چیلرها در سیستم‌های گرمایش، سرمایش و تهویه. (شیر صافی چدنی یا برنجی دنده‌ای).
صنایع دریایی: محافظت از سیستم‌های خنک‌کننده موتور و پمپ‌ها در کشتی‌ها از ورود ذرات موجود در آب دریا. (شیر صافی برنجی یا استنلس استیل).

مزایا و معایب شیر صافی

مزایا	معایب
محافظت عالی از تجهیزات پایین‌دستی: از پمپ‌ها، شیرآلات و ابزار دقیق در برابر آسیب محافظت می‌کند.	افت فشار: ممکن است باعث افت فشار جزئی در خط شود، به‌ویژه اگر توری کثیف باشد.
افزایش طول عمر سیستم: با کاهش سایش و انسداد، به دوام بیشتر سیستم کمک می‌کند.	نیاز به تمیزکاری دوره‌ای: المنت فیلتر باید به صورت منظم بازرسی و تمیز یا تعویض شود.
نگهداری آسان و اقتصادی: تمیز کردن توری معمولاً فرآیند ساده‌ای است و به کاهش هزینه‌های تعمیرات کمک می‌کند.	اشغال فضا: برخی مدل‌ها (مانند سبدی) فضای نسبتاً زیادی را اشغال می‌کنند.
بهبود عملکرد سیستم: از انسداد جریان جلوگیری کرده و راندمان سیستم را حفظ می‌کند.	هزینه اولیه: خرید و نصب شیر صافی اولیه می‌تواند هزینه‌ای را به پروژه اضافه کند.
ایمنی بیشتر: با جلوگیری از خرابی‌های ناگهوانی، به افزایش ایمنی عملیات کمک می‌کند.	محدودیت در اندازه ذرات: فقط ذرات بزرگتر از اندازه مش را حذف می‌کند و برای تصفیه دقیق‌تر نیاز به فیلترهای تخصصی‌تر است.
تنوع در طراحی و متریال: برای سازگاری با طیف وسیعی از سیالات و شرایط عملیاتی موجود است.

راهنمای انتخاب شیر صافی بر اساس سیال و محیط

انتخاب صحیح شیر صافی، نیازمند درک دقیق از شرایط عملیاتی و خواص سیال است:

نوع سیال:
- آب و فاضلاب: شیر صافی چدنی یا برنجی (برای مصارف عمومی)، تیپ Y یا دنده‌ای/فلنجی. برندهایی مانند نیپون یا اوریون می‌توانند گزینه‌های اقتصادی و باکیفیتی باشند.
- بخار: شیر صافی مخصوص بخار از جنس فولاد کربنی یا استنلس استیل (مانند کیتز یا OMB). باید تحمل دما و فشار بالا را داشته باشد و قابلیت تخلیه میعانات را فراهم کند.
- نفت و گاز: شیر صافی سبدی یا تیپ Y از جنس فولاد کربنی (WCB) یا استنلس استیل (CF8M)، با اتصال فلنجی و کلاس فشاری مناسب (مانند Class 600 یا بالاتر). برندهای OMB یا کیتز با توجه به کیفیت و استانداردهای بالا مناسب هستند.
- مواد شیمیایی خورنده: شیر صافی استنلس استیل (SS316/CF8M) یا آلیاژهای خاص (مانند Hastelloy). نوع طراحی (تیپ Y یا سبدی) بستگی به حجم ذرات دارد.
فشار و دمای کاری:
- دمای پایین (تا 100°C): چدن یا برنج.
- دمای متوسط تا بالا (تا 400°C): فولاد کربنی.
- دمای بسیار بالا (بیش از 400°C) و محیط‌های خورنده: استنلس استیل.
- فشار پایین: اتصالات دنده‌ای و کلاس‌های فشاری پایین‌تر.
- فشار بالا: اتصالات فلنجی یا جوشی و کلاس‌های فشاری بالاتر.
اندازه ذرات معلق و ویسکوزیته سیال:
- ذرات درشت و حجم زیاد: شیر صافی سبدی با مش مناسب (اندازه سوراخ بزرگتر) و ظرفیت بالا.
- ذرات ریزتر و حجم کمتر: شیر صافی تیپ Y با مش دقیق‌تر (اندازه سوراخ کوچکتر).
- سیالات ویسکوز (چسبناک): شیر صافی سبدی توصیه می‌شود تا افت فشار به حداقل برسد و تمیزکاری آسان‌تر باشد.
فضای موجود برای نصب و نگهداری:
- فضای محدود: شیر صافی تیپ Y جمع‌وجورتر است.
- نیاز به تمیزکاری مکرر: شیر صافی سبدی به دلیل سهولت در تمیز کردن سبد، گزینه بهتری است.
استانداردها و گواهینامه‌های مورد نیاز: بسته به حساسیت پروژه (مانند استاندارد API در نفت و گاز).

عوامل مؤثر بر قیمت شیر صافی و نحوه استعلام

قیمت شیر صافی تحت تأثیر عوامل متعددی قرار دارد که می‌تواند نوسانات قابل توجهی در بازار ایجاد کند. درک این عوامل به شما کمک می‌کند تا برآورد دقیق‌تری از هزینه‌ها داشته باشید:

جنس متریال بدنه:
- چدن و برنج: معمولاً اقتصادی‌ترین گزینه‌ها.
- فولاد کربنی: قیمت متوسط.
- استنلس استیل و آلیاژهای خاص (مانند نیکل): گران‌ترین گزینه‌ها به دلیل مقاومت بالا در برابر خوردگی و دما.
نوع طراحی (تیپ شیر صافی):
- تیپ Y: معمولاً ارزان‌ترین طراحی.
- سبدی (Basket Type): به دلیل ساختار پیچیده‌تر و ظرفیت بالاتر، گران‌تر از تیپ Y است.
- مخصوص بخار، ژاکت‌دار، خود تمیز شونده و مغناطیسی: به دلیل ویژگی‌های خاص و تکنولوژی پیشرفته‌تر، قیمت بالاتری دارند.
سایز (قطر نامی): هرچه سایز شیر صافی بزرگ‌تر باشد، به دلیل مصرف بیشتر مواد اولیه و زمان تولید، قیمت آن به طور قابل توجهی افزایش می‌یابد (مثلاً شیر صافی 24 اینچ به مراتب گران‌تر از 2 اینچ است).
نوع اتصال:
- دنده‌ای: معمولاً ارزان‌ترین نوع اتصال.
- فلنجی و جوشی: به دلیل پیچیدگی ساخت و نیاز به ماشین‌کاری دقیق‌تر، قیمت بالاتری دارند. کلاس فشاری فلنج نیز بر قیمت تأثیرگذار است (Class 600 گران‌تر از Class 150).
فشار و دمای کاری (رده فشاری): شیر صافی‌هایی که برای تحمل فشارها و دماهای بالاتر طراحی شده‌اند (مانند شیر صافی با کلاس 600 یا PN25)، به دلیل متریال مقاوم‌تر و طراحی مستحکم‌تر، گران‌تر هستند.
برند تولیدکننده: برندهای معتبر و شناخته‌شده جهانی مانند کیتز (Kitz)، اوریون (Orion)، نیپون (Nippon) و OMB ایتالیا، به دلیل تضمین کیفیت، استانداردهای بالا و سابقه طولانی، معمولاً قیمت بالاتری نسبت به برندهای ناشناخته‌تر دارند.
نوسانات بازار و نرخ ارز: با توجه به اینکه بسیاری از مواد اولیه یا محصولات نهایی وارداتی هستند، قیمت شیر صافی به شدت تحت تأثیر نرخ ارز، قیمت جهانی فلزات و تورم قرار می‌گیرد.
موجودی و زمان تحویل: در شرایط کمبود موجودی یا نیاز به تحویل فوری، ممکن است قیمت‌ها متفاوت باشد.

برای استعلام دقیق و به‌روز قیمت شیر صافی مورد نظر خود، با کارشناسان فروش پایپ فیتینگ با شماره 02136055307 تماس بگیرید. کارشناسان ما آماده ارائه مشاوره تخصصی و پیش‌فاکتور دقیق متناسب با نیازهای پروژه شما هستند.

لیست قیمت شیر صافی (نمونه و نحوه استعلام دقیق)

با توجه به نوسانات شدید بازار ارز و مواد اولیه در ایران در سال 1404 (2025)، ارائه یک لیست قیمت ثابت برای شیر صافی امکان‌پذیر نیست. قیمت‌ها به صورت روزانه یا حتی ساعتی تغییر می‌کنند.

نوع شیر صافی	سایز (اینچ)	متریال	نوع اتصال	برند (نمونه)	کاربرد اصلی	قیمت تقریبی (برای استعلام دقیق تماس بگیرید)
تیپ Y	2	چدن	دنده‌ای	نیپون (ژاپن)	آب و فاضلاب، تأسیسات	تماس بگیرید
سبدی	6	استنلس استیل	فلنجی (Class 300)	کیتز (ژاپن)	پتروشیمی، مواد شیمیایی	تماس بگیرید
مخصوص بخار	8	فولاد کربنی	فلنجی (Class 600)	OMB (ایتالیا)	سیستم‌های بخار و نیروگاه‌ها	تماس بگیرید
دنده‌ای (عمومی)	4	برنج	دنده‌ای	اوریون (ایتالیا)	تأسیسات ساختمانی، آب	تماس بگیرید

برای دریافت دقیق‌ترین و به‌روزترین قیمت شیر صافی با مشخصات فنی مورد نظر خود، لطفاً با شماره تماس 02136055307 تماس حاصل فرمایید. کارشناسان پایپ فیتینگ آماده ارائه مشاوره رایگان و پیش‌فاکتور رسمی در اسرع وقت هستند.

نکات مهم برای خرید و نصب صحیح شیر صافی

نکات خرید شیر صافی:

شناخت دقیق سیال و محیط: نوع سیال (آب، بخار، مواد شیمیایی)، دمای عملیاتی، فشار کاری و میزان خورندگی محیط را به دقت مشخص کنید تا متریال مناسب (چدن، استنلس استیل و...) انتخاب شود.
اندازه ذرات معلق: حداکثر اندازه ذراتی که ممکن است در سیال وجود داشته باشند را تخمین بزنید تا اندازه مش فیلتر به درستی انتخاب شود.
افت فشار مجاز: در سیستم‌هایی که افت فشار اهمیت بالایی دارد (مانند خطوط مکش پمپ‌ها)، شیر صافی‌های با افت فشار کمتر (مانند مدل‌های سبدی) را در نظر بگیرید.
نسبت سطح باز (Open Area Ratio): هرچه این نسبت بالاتر باشد، افت فشار کمتر و ظرفیت نگهداری ذرات بیشتر است. از تأمین‌کننده در مورد این مشخصه سوال کنید.
گواهینامه‌های کیفیت: حتماً از تأمین‌کننده گواهی مواد (MTC) و سایر گواهینامه‌های کیفیت (مانند تست هیدرواستاتیک) را درخواست کنید.
انتخاب برند معتبر: خرید از برندهای شناخته‌شده و معتبر جهانی (مانند کیتز، اوریون، نیپون، OMB) تضمین‌کننده کیفیت و دوام محصول است.
مشاوره با کارشناسان: در صورت ابهام، قبل از خرید با کارشناسان فنی پایپ فیتینگ تماس بگیرید تا بهترین گزینه را به شما پیشنهاد دهند.

نکات نصب شیر صافی:

جهت نصب صحیح:
- شیر صافی تیپ Y: در خطوط افقی، محفظه توری باید به سمت پایین باشد تا ذرات به راحتی در آن جمع شوند. در خطوط عمودی، جریان باید از بالا به پایین باشد و محفظه توری نیز به سمت پایین قرار گیرد.
- شیر صافی سبدی: معمولاً فقط در خطوط افقی نصب می‌شود و محفظه سبد به سمت بالا قرار می‌گیرد تا دسترسی برای تمیزکاری آسان باشد.
ترازبندی مناسب: شیر صافی باید به طور کامل با لوله فلزی و فلنج صنعتی (در صورت فلنجی بودن) هم‌تراز باشد تا از تنش‌های اضافی و نشتی جلوگیری شود.
استفاده صحیح از اتصالات: از پیچ و مهره مناسب و واشر و گسکت با کیفیت برای آب‌بندی مطمئن استفاده کنید.
فضای کافی برای نگهداری: شیر صافی باید در محلی نصب شود که دسترسی کافی برای بازرسی، تمیز کردن یا تعویض المنت فیلتر وجود داشته باشد.
تست نشتی پس از نصب: پس از اتمام نصب، حتماً سیستم را از نظر نشتی در محل اتصال شیر صافی تست کنید.

مقایسه برندهای معتبر تولیدکننده شیر صافی

در بازار بین‌المللی و داخلی، برندهای متعددی در زمینه تولید شیر صافی فعالیت می‌کنند. انتخاب برند معتبر، تضمین‌کننده کیفیت، طول عمر و عملکرد صحیح است.

برند	کشور سازنده	ویژگی‌های برجسته	کاربردها و مزیت اصلی
کیتز (Kitz)	ژاپن	کیفیت ساخت بالا، دقت در ماشین‌کاری، طیف وسیع محصولات برای دما و فشار بالا، استفاده از متریال‌های با کیفیت.	صنایع پتروشیمی، نیروگاهی و سیستم‌های بخار حساس. شهرت جهانی برای دوام و قابلیت اطمینان.
اوریون (Orion)	ایتالیا	تمرکز بر استانداردهای بهداشتی، کیفیت بالا، طراحی‌های متنوع.	صنایع غذایی و داروسازی (برای اطمینان از خلوص)، سیستم‌های آبرسانی با نیازهای بهداشتی.
نیپون (Nippon)	ژاپن	محصولات با کیفیت و اقتصادی، شهرت برای قابلیت اطمینان در کاربردهای عمومی.	آب و فاضاب، تأسیسات ساختمانی، سیستم‌های عمومی آب و گاز. تعادل خوب بین قیمت و کیفیت.
OMB	ایتالیا	تخصص در شیرآلات و اتصالات برای فشارهای بالا، دوام عالی در محیط‌های سخت، مطابقت با استانداردهای بین‌المللی نفت و گاز.	صنایع نفت و گاز، پتروشیمی، نیروگاهی (کاربردهای با فشار و دمای بسیار بالا).

نگهداری و افزایش طول عمر شیر صافی

برای اطمینان از عملکرد صحیح و افزایش حداکثری طول عمر شیر صافی، رعایت نکات نگهداری زیر ضروری است:

تمیزکاری منظم المنت فیلتر:
- بسته به حجم ذرات و نوع سیال، المنت فیلتر (توری) را به صورت دوره‌ای (مثلاً هر 3 تا 6 ماه) بازرسی و تمیز کنید.
- مسدود شدن المنت فیلتر می‌تواند باعث افت فشار زیاد در خط و کاهش راندمان سیستم شود.
بررسی و تعویض المنت فرسوده: در صورت مشاهده هرگونه پارگی، سوراخ یا تغییر شکل در مش فیلتر، آن را تعویض کنید تا از عبور ذرات جلوگیری شود.
بازرسی واشر و گسکت: درپوش شیر صافی دارای واشر یا گسکت آب‌بندی است. هنگام هر بار باز کردن برای تمیزکاری، این اجزا را از نظر سالم بودن بررسی کنید و در صورت نیاز، آن‌ها را تعویض نمایید تا از نشتی جلوگیری شود.
ثبت سوابق نگهداری: یک سیستم ثبت برای تاریخچه بازرسی‌ها، تمیزکاری‌ها و تعویض‌ها ایجاد کنید. این به پیش‌بینی نیازهای نگهداری آینده کمک می‌کند.
نظارت بر افت فشار: به صورت منظم افت فشار در دو طرف شیر صافی را پایش کنید. افزایش ناگهانی افت فشار نشان‌دهنده گرفتگی فیلتر و نیاز به تمیزکاری است.

نتیجه‌گیری

شیر صافی (استرینر) به عنوان یک محافظ ضروری در سیستم‌های لوله‌کشی، نقش حیاتی در حفظ کارایی، افزایش عمر مفید و کاهش هزینه‌های نگهداری تجهیزات ایفا می‌کند. با درک انواع مختلف شیر صافی، متریال‌های ساخت، مشخصات فنی و رعایت نکات نصب و نگهداری، می‌توانید بهترین انتخاب را برای نیازهای صنعتی خود داشته باشید.
