در سیستمهای پایپینگ صنعتی، اتصالات انشعاب نقشی کلیدی در ایجاد شاخههای جدید یا تغییر مسیر سیالات ایفا میکنند. اتصالاتی مانند تردولت (Threadolet)، ولدولت (Weldolet)، ساکولت (Sockolet) و سایر انواع مشابه با طراحیهای متنوع برای پاسخگویی به نیازهای گوناگون در صنایع مختلف توسعه یافتهاند. در ادامه با انواع این اتصالات و ویژگیهای آنها آشنا میشویم.
اتصالات انشعاب صنعتی: راهنمای جامع خرید، قیمت و مشخصات فنی (تردولت، ولدولت و ساکولت)
مقدمه: نقش حیاتی اتصالات انشعاب در خطوط لوله صنعتی
در هر سیستم پایپینگ پیشرفته، نیاز به انشعابگیری ایمن و کارآمد یک اصل اساسی است. اتصالات انشعاب صنعتی که با نام عمومی اولت (O-let) شناخته میشوند، قطعاتی مهندسیشده و فورجشده هستند که برای ایجاد انشعابهای جدید از خطوط لوله اصلی (Header) طراحی شدهاند. اتصالاتی مانند تردولت (Threadolet)، ولدولت (Weldolet) و ساکولت (Sockolet) به دلیل طراحی منحصربهفرد، محل اتصال را تقویت کرده و از تنشهای مخرب جلوگیری میکنند.
این قطعات حیاتی در صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاهها و صنایع شیمیایی که با فشار و دمای بالا سروکار دارند، نقشی بیبدیل ایفا میکنند. مجموعه پایپ فیتینگ با درک این نیاز، کاملترین سبد محصولات اتصالات انشعاب را با استانداردهای جهانی (ASME, MSS) و متریالهای متنوع (فولاد کربنی A105، استنلس استیل 316/304) عرضه میکند.
این مقاله یک راهنمای کامل برای انتخاب، خرید و نصب صحیح این اتصالات است. برای دریافت مشاوره فنی رایگان و اطمینان از انتخابی دقیق برای پروژه خود، پیشنهاد میکنیم با کارشناسان متخصص ما در پایپ فیتینگ در تماس باشید.
اتصالات انشعاب صنعتی (O-let) چیست و چه کاربردی دارد؟
اولتها اتصالاتی هستند که مستقیماً روی سطح لوله اصلی نصب میشوند تا یک انشعاب با زاویه ۹۰ یا ۴۵ درجه ایجاد کنند. بر خلاف سهراهیها (Tee) که نیاز به برش کامل خط لوله دارند، اولتها تنها به یک سوراخ روی لوله نیاز داشته و ساختار آن را تقویت میکنند.
عملکرد اصلی اولتها:
ایجاد انشعاب: امکان اتصال لولههای فرعی (Branch) به خطوط اصلی (Header) بدون توقف کامل فرآیند (در عملیات هاتتپ).
تقویت اتصال: طراحی منحنی پایه (Contoured Base) تنش را در محل جوشکاری به حداقل میرساند.
آببندی کامل: بسته به نوع، از طریق جوشکاری (Butt-Weld یا Socket Weld) یا رزوه (NPT)، اتصالی بدون نشتی فراهم میکنند.
انعطافپذیری بالا: برای طیف وسیعی از سایزها (از "۱/۲ تا "۳۲)، کلاسهای فشاری و متریالها موجود هستند.
استاندارد مرجع اصلی: MSS SP-97 که مشخصات طراحی، ابعاد و متریال این اتصالات را تعریف میکند.
انواع اتصالات انشعاب صنعتی: کدام یک برای شما مناسب است؟
انتخاب نوع اتصال به فشار کاری، دما، نوع سیال و روش نصب بستگی دارد. در ادامه پرکاربردترین آنها را مقایسه میکنیم:

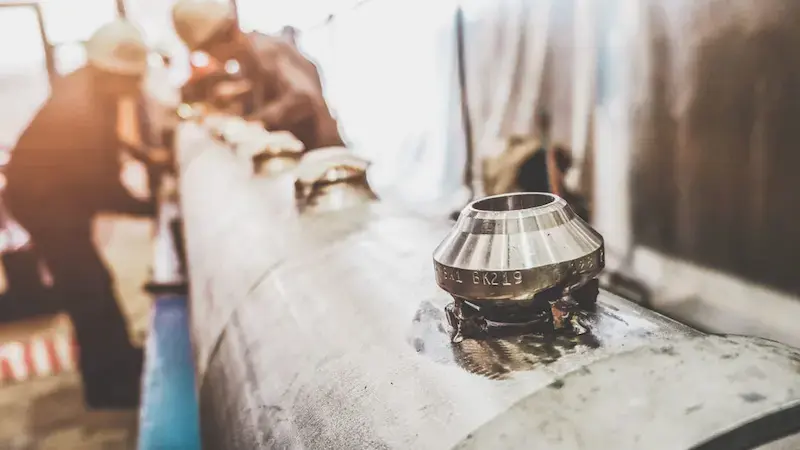

۱. ولدولت (Weldolet)؛ انتخاب اول برای فشار بالا
روش اتصال: جوش لب به لب (Butt-Weld).
کاربرد: ایدهآل برای خطوط لوله پرفشار و دما بالا مانند خطوط انتقال نفت و گاز، لولههای بخار در نیروگاهها و فرآیندهای پتروشیمی.
مزایا:
بالاترین استحکام و تحمل فشار (تا کلاس 9000).
اتصال دائمی، قابل اطمینان و کاملاً بدون نشتی.
مناسب برای انشعابهای سایز بزرگ.
معایب:
نصب پیچیدهتر و نیازمند جوشکار ماهر.
هزینه نصب بالاتر نسبت به سایر مدلها.
۲. ساکولت (Sockolet)؛ نصب آسانتر در فشار متوسط
روش اتصال: جوشکاری سوکتی (Socket Weld).
کاربرد: سیستمهای با فشار متوسط تا بالا، خطوط بخار، هیدرولیک و صنایع شیمیایی.
مزایا:
نصب سریعتر و آسانتر از ولدولت.
تراز کردن لوله فرعی در داخل سوکت بسیار ساده است.
مقاومت خوب در برابر فشار و دما (تا کلاس 6000).
معایب:
محدودیت سایز (معمولاً تا "۴).
احتمال خوردگی شیاری در سیالات بسیار خورنده.
۳. تردولت (Threadolet)؛ راهحل سریع برای فشار پایین
روش اتصال: رزوهای (Threaded).
کاربرد: سیستمهای کمفشار مانند خطوط آب، هوای فشرده و تأسیسات ساختمانی.
مزایا:
نصب بسیار سریع، آسان و بدون نیاز به جوشکاری.
هزینه نصب و قیمت اولیه پایین.
معایب:
محدودیت در تحمل فشار و دما.
احتمال نشتی از رزوهها در سیستمهای دارای ارتعاش.
سایر اتصالات انشعاب تخصصی:
لاترولت (Latrolet): برای انشعابهای زاویهدار (معمولاً ۴۵ درجه).
البولت (Elbolet): برای انشعاب گرفتن از روی زانویی (Elbow).
سوئیپولت (Sweepolet): با طراحی کاملاً منحنی برای کاهش تلاطم جریان.
نیپولت (Nipolet): ترکیبی از ولدولت و یک نیپل.
فروش اتصالات انشعاب صنعتی (O-lets)
بازار جهانی اتصالات انشعاب به دلیل توسعه پروژههای نفت و گاز و پتروشیمی همواره در حال رشد است. در این میان، انتخاب یک تأمینکننده معتبر که محصولات باکیفیت و دارای گواهینامه ارائه دهد، ضامن ایمنی و طول عمر پروژه شماست.
چرا پایپ فیتینگ را برای خرید انتخاب کنید؟
موجودی کامل: ارائهدهنده انواع ولدولت، ساکولت، تردولت و سایر اولتها در سایزها و کلاسهای مختلف.
برندهای معتبر: عرضه محصولات از تولیدکنندگان شناختهشده جهانی و داخلی مانند Bonney Forge و ایران اتصال.
تضمین اصالت کالا: تمامی محصولات همراه با گواهی تست مواد (MTC) ارائه میشوند.
مشاوره تخصصی: کارشناسان ما به شما کمک میکنند تا بهترین اتصال را متناسب با نیاز فنی و بودجه خود انتخاب کنید.
جدول مقایسه سریع مشخصات فنی
راهنمای خرید اتصالات انشعاب صنعتی
برای یک خرید موفق و هوشمندانه، این ۵ مرحله را دنبال کنید:
تعیین دقیق نیازها:
نوع اتصال: ولدولت، ساکولت یا تردولت؟
سایز لوله اصلی و فرعی: سایز هدر و برنچ را مشخص کنید.
کلاس فشاری و رده لوله (Schedule): باید با مشخصات خط لوله مطابقت داشته باشد.
متریال: فولاد کربنی (A105) برای کاربردهای عمومی و استنلس استیل (A182 F316/F304) برای محیطهای خورنده.
بررسی استانداردها: اطمینان حاصل کنید که محصول مطابق با استاندارد MSS SP-97 تولید شده است.
درخواست گواهینامه معتبر: همیشه گواهی MTC را از فروشنده بخواهید تا از آنالیز شیمیایی متریال مطمئن شوید.
بازرسی چشمی: محصول نباید هیچگونه ترک یا عیوب سطحی داشته باشد و مارکینگ روی بدنه باید خوانا باشد.
انتخاب تأمینکننده معتبر: از فروشگاهی خرید کنید که علاوه بر قیمت مناسب، پشتیبانی فنی و ضمانت اصالت کالا ارائه دهد.
نکته کلیدی: هرگز کیفیت را فدای قیمت نکنید. خرابی یک اتصال ارزانقیمت میتواند میلیونها تومان خسارت به همراه داشته باشد.
قیمت اتصالات انشعاب صنعتی
قیمت اتصالات انشعاب به عوامل متعددی بستگی دارد که مهمترین آنها عبارتاند از:
نوع اتصال: معمولاً قیمت ولدولت از ساکولت و تردولت همسایز بیشتر است.
متریال: اتصالات استنلس استیل گرانتر از فولاد کربنی A105 هستند.
کلاس فشاری: با افزایش کلاس فشاری (3000, 6000, 9000)، قیمت افزایش مییابد.
سایز: قیمت با افزایش سایز به صورت تصاعدی بالا میرود.
برند سازنده: برندهای معتبر قیمت بالاتری دارند.
چگونه هزینه را بهینه کنیم؟ سرمایهگذاری اولیه برای خرید یک اتصال باکیفیت، از هزینههای گزاف ناشی از توقف تولید یا نشت سیال در آینده جلوگیری میکند.
برای دریافت لیست قیمت دقیق و متناسب با نیاز پروژه شما، کافیست با تیم فروش پایپ فیتینگ تماس حاصل فرمایید تا پیشنهادی سفارشی دریافت کنید.
مراحل نصب و نکات اجرایی
نصب صحیح به اندازه کیفیت خود قطعه اهمیت دارد.
آمادهسازی سطح: محل نصب روی لوله اصلی باید کاملاً تمیز و صاف باشد.
ایجاد سوراخ: پس از جوشکاری پایه اتصال روی لوله، سوراخ انشعاب ایجاد میشود.
جوشکاری: مطابق با استانداردها و با استفاده از جوشکار ماهر انجام شود.
تست و بازرسی: انجام تستهای غیرمخرب (NDT) روی جوشها برای اطمینان از عدم وجود ترک ضروری است.
پرسش های متداول (FAQ)
۱. تفاوت اصلی ولدولت و ساکولت در چیست؟ تفاوت اصلی در روش اتصال است. ولدولت با جوش لب به لب (Butt-Weld) برای فشارهای بسیار بالا و سایزهای بزرگ استفاده میشود، در حالی که ساکولت با جوش سوکتی (Socket-Weld) برای سایزهای کوچکتر و نصب سریعتر کاربرد دارد.
۲. آیا میتوان از تردولت برای خطوط گاز استفاده کرد؟ بله، اما فقط برای خطوط گاز کمفشار (مانند گاز شهری). برای خطوط گاز پرفشار صنعتی، استفاده از اتصالات جوشی (ولدولت یا ساکولت) الزامی است.
۳. استاندارد ابعادی اولتها چیست؟ استاندارد اصلی برای طراحی و ابعاد اتصالات انشعاب تقویتشده، MSS SP-97 است.
۴. چطور از اصل بودن متریال اتصال مطمئن شویم؟ با درخواست گواهی تست مواد (MTC 3.1) از فروشنده. این گواهینامه آنالیز شیمیایی دقیق مواد اولیه را نشان میدهد. پایپ فیتینگ تمامی محصولات خود را با این گواهی ارائه میدهد.
۵. آیا برای انشعاب از زانو، اتصال خاصی وجود دارد؟ بله، برای این کار از البولت (Elbolet) استفاده میشود که دارای پایهای با انحنای متناسب با شعاع زانویی است.
جمعبندی: انتخاب هوشمندانه، تضمین ایمنی پروژه شما
اتصالات انشعاب صنعتی (تردولت، ولدولت، ساکولت) نقشی حیاتی در سیستمهای پایپینگ دارند. انتخاب اشتباه میتواند منجر به خسارات جبرانناپذیر شود، اما یک انتخاب هوشمندانه، ایمنی و کارایی پروژه شما را برای سالها تضمین میکند.
فروشگاه پایپ فیتینگ با سالها تجربه در تأمین تجهیزات پایپینگ، آماده است تا با ارائه محصولات استاندارد، مشاوره فنی دقیق و قیمتهای رقابتی، شریک قابل اعتماد شما باشد.
اجازه دهید تخصص ما، ضامن موفقیت پروژه شما باشد. برای دریافت مشاوره و راهنمایی جهت بهترین انتخاب، با کارشناسان پایپ فیتینگ تماس بگیرید.
