گیت ولو استنلس استیل 316 (شیر دروازه ای استیل، شیر کشویی استیل 316)

معرفی

گیت ولو استنلس استیل 316 یکی از انواع شیرآلات صنعتی مورد استفاده برای قطع و وصل جریان سیال در خطوط لوله، تجهیزات فرایندی و تاسیسات صنعتی است. این محصول با نام های شیر دروازه ای استیل 316، شیر کشویی استیل 316 و Stainless Steel Gate Valve نیز شناخته می شود و برای کاربردهایی در نظر گرفته می شود که نیاز به باز کردن یا مسدود کردن مسیر عبور سیال وجود دارد.

ساختار گیت ولو به گونه ای است که عضو مسدود کننده با حرکت خطی بالا و پایین می رود. در حالت باز، مسیر عبور سیال باز می شود و در حالت بسته، دروازه روی سطوح آب بندی قرار می گیرد تا جریان قطع شود. به همین دلیل، این شیر معمولا برای قطع و وصل کامل جریان استفاده می شود و انتخاب مناسبی برای تنظیم مداوم دبی در وضعیت نیمه باز نیست، مگر اینکه سازنده کاربرد دیگری را برای مدل مشخص تایید کرده باشد.

یکی از ویژگی های مهم این محصول، استفاده از استنلس استیل 316 در ساخت قطعات تعیین شده است. این گرید فولاد زنگ نزن به دلیل داشتن مولیبدن، در بسیاری از محیط های خورنده نسبت به استنلس استیل 304 مقاومت بهتری دارد. با این حال، میزان مقاومت واقعی به نوع ماده شیمیایی، غلظت، دما، شرایط جریان و کیفیت ساخت قطعه بستگی دارد.

هنگام انتخاب گیت ولو استیل 316 باید علاوه بر جنس بدنه، جنس ساقه، دروازه، نشیمنگاه و اجزای آب بندی نیز بررسی شود. همچنین سایز، نوع اتصال، کلاس فشار، دمای کاری و استاندارد طراحی باید با شرایط پروژه مطابقت داشته باشند.

نکته مهم: عنوان استنلس استیل 316 به تنهایی مشخص نمی کند که تمام اجزای شیر از همین گرید ساخته شده اند. برای اطمینان از مشخصات واقعی، اطلاعات فنی سازنده و متریال قطعات باید بررسی شود.

مشخصات فنی گیت ولو استنلس استیل 316

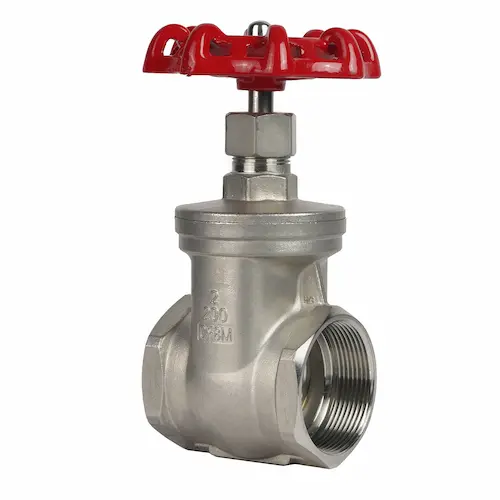

تصویر محصول

استنلس استیل 316 چیست و چرا در شیرآلات صنعتی استفاده می شود؟

استنلس استیل 316 یکی از گریدهای فولاد زنگ نزن آستنیتی است که به دلیل ترکیب شیمیایی خود، از جمله وجود مولیبدن، در بسیاری از محیط های خورنده عملکرد مناسبی دارد. این ویژگی باعث شده است که از این گرید در ساخت تجهیزات و قطعات صنعتی، تجهیزات فرایندی و برخی سیستم های انتقال سیال استفاده شود.

مقاومت به خوردگی در استنلس استیل 316 به معنی مصونیت کامل در برابر تمام مواد شیمیایی نیست. برای مثال، برخی محیط های دارای کلرید، اسیدهای خاص یا شرایط دمایی ویژه می توانند باعث خوردگی موضعی یا آسیب به قطعه شوند. بنابراین پیش از انتخاب شیر برای محیط های شیمیایی، باید نوع سیال و شرایط واقعی سرویس بررسی شود.

در شیرآلات صنعتی، جنس بدنه تنها یکی از عوامل موثر بر دوام است. جنس ساقه، سطح آب بندی، نوع پکینگ، طراحی داخلی و کیفیت ساخت نیز بر عملکرد و عمر مفید شیر تاثیر دارند.

کاربردهای گیت ولو استنلس استیل 316

گیت ولو استیل 316 در صورت تطابق مشخصات فنی با شرایط پروژه، می تواند در بخش های مختلف صنعتی مورد استفاده قرار گیرد.

صنایع شیمیایی و فرایندی

در برخی خطوط انتقال مواد شیمیایی و سیالات فرایندی، انتخاب استنلس استیل 316 می تواند به افزایش مقاومت در برابر خوردگی کمک کند. با این حال، سازگاری گرید 316 با ماده شیمیایی مورد نظر باید جداگانه تایید شود.

صنایع نفت، گاز و پتروشیمی

این شیر می تواند در بخش هایی از خطوط و تجهیزات صنعتی برای قطع و وصل جریان به کار رود؛ مشروط بر اینکه کلاس فشار، دمای کاری، جنس قطعات و استاندارد مورد نیاز پروژه با مشخصات شیر مطابقت داشته باشد.

صنایع غذایی و آشامیدنی

در برخی تاسیسات غذایی و آشامیدنی از تجهیزات استنلس استیل استفاده می شود. در این کاربردها، صرف جنس 316 کافی نیست و کیفیت سطح، قابلیت تمیزکاری، طراحی بهداشتی، نوع آب بندی و تاییدیه های مورد نیاز نیز باید بررسی شوند. هر گیت ولو استیل 316 لزوما برای سرویس بهداشتی مناسب نیست.

صنایع دارویی و بهداشتی

در خطوط و تجهیزات دارویی، انتخاب شیر باید بر اساس الزامات پاکیزگی، قابلیت شست وشو، نوع سیال و استانداردهای پروژه انجام شود. مدل مورد استفاده باید برای کاربرد مورد نظر مناسب باشد و صرفا بر اساس نام متریال انتخاب نشود.

تاسیسات صنعتی و انتقال سیالات

در برخی خطوط انتقال مایعات و تجهیزات صنعتی، گیت ولو استنلس استیل 316 برای قطع و وصل جریان مورد استفاده قرار می گیرد. انتخاب صحیح آن به نوع سیال، فشار، دما، سایز خط و نحوه اتصال وابسته است.

مزایای گیت ولو استنلس استیل 316

مقاومت مناسب در برابر خوردگی: در بسیاری از محیط ها نسبت به برخی گریدهای رایج استنلس استیل، از جمله 304، مقاومت بهتری دارد؛ البته نتیجه نهایی به شرایط محیط بستگی دارد.

قابلیت استفاده در کاربردهای صنعتی متنوع: در صورت انتخاب صحیح، برای خطوط و تجهیزات مختلف قابل استفاده است.

عملکرد مناسب برای قطع و وصل جریان: ساختار دروازه ای برای باز و بسته کردن مسیر جریان طراحی شده است.

امکان انتخاب در طرح های مختلف: بسته به سازنده، سایز، نوع اتصال و ساختار داخلی می تواند متفاوت باشد.

قابلیت استفاده در محیط های حساس به خوردگی: مشروط به سازگاری متریال با سیال و شرایط کاری.

امکان سرویس در برخی مدل ها: قابلیت تعمیر، تعویض قطعات و تامین لوازم یدکی به طراحی محصول و دستورالعمل سازنده بستگی دارد.

تفاوت گیت ولو استنلس استیل 316 با گیت ولو استیل 304

هر دو گرید 304 و 316 از فولادهای زنگ نزن پرکاربرد هستند، اما ترکیب شیمیایی و مقاومت آنها در برخی محیط ها متفاوت است.

انتخاب گرید 316 همیشه به معنی مناسب بودن شیر برای هر سیال نیست. در محیط های بسیار خورنده یا شرایط ویژه، ممکن است نیاز به گرید دیگری وجود داشته باشد. تصمیم نهایی باید بر اساس ترکیب سیال، دما، غلظت و شرایط عملیاتی انجام شود.

تفاوت گیت ولو با بال ولو و گلوب ولو

انتخاب شیر مناسب به وظیفه آن در خط لوله بستگی دارد.

گیت ولو: برای قطع و وصل جریان طراحی شده است و عضو مسدود کننده آن با حرکت خطی جابه جا می شود. معمولا برای استفاده مداوم در حالت نیمه باز و کنترل دقیق دبی توصیه نمی شود.

بال ولو: با چرخش یک چهارم دور باز و بسته می شود. این نوع شیر در بسیاری از کاربردها برای قطع و وصل سریع مناسب است؛ عملکرد و نوع آب بندی به طراحی مدل بستگی دارد.

گلوب ولو: در مدل های مناسب می تواند برای تنظیم جریان استفاده شود. افت فشار، ساختار داخلی و محدوده کنترل آن باید با نیاز پروژه تطبیق داده شود.

بنابراین، اگر هدف اصلی قطع و وصل جریان است، گیت ولو می تواند انتخاب مناسبی باشد. اگر کنترل پیوسته دبی یا باز و بسته شدن سریع اهمیت بیشتری دارد، بهتر است گزینه های دیگر نیز بررسی شوند.

نکات مهم هنگام انتخاب گیت ولو استنلس استیل 316

۱. بررسی جنس واقعی قطعات

پیش از خرید مشخص کنید که استنلس استیل 316 برای بدنه است یا سایر قطعات اصلی را نیز شامل می شود. در صورت نیاز پروژه، مدارک متریال و گواهی های مربوط به محصول بررسی شوند.

۲. تعیین سایز شیر

سایز اسمی شیر باید با طراحی خط لوله هماهنگ باشد. علاوه بر سایز، ابعاد اتصال، فضای نصب و دسترسی برای باز و بسته کردن فلکه اهمیت دارند.

۳. بررسی کلاس فشار و دمای کاری

فشار مجاز شیر به کلاس نامی، جنس قطعات، دمای کاری و استاندارد طراحی وابسته است. نباید فشار مجاز را صرفا از روی نام محصول یا عدد کلاس تعیین کرد.

۴. انتخاب نوع اتصال

گیت ولو ممکن است با اتصال فلنجی، دنده ای، جوشی یا طرح های دیگر عرضه شود. نوع اتصال باید با خط لوله و الزامات نصب مطابقت داشته باشد. در مدل های رزوه ای، نوع رزوه مانند NPT یا BSP باید به طور دقیق مشخص شود؛ این دو رزوه یکسان نیستند و نباید بدون بررسی جایگزین یکدیگر شوند.

۵. بررسی نوع سیال

برای انتخاب شیر باید ترکیب شیمیایی سیال، دما، غلظت، وجود ذرات و احتمال خوردگی بررسی شود. حتی استنلس استیل 316 نیز در برابر تمام مواد شیمیایی مقاوم نیست.

۶. بررسی نوع آب بندی

جنس نشیمنگاه، پکینگ ساقه و سایر اجزای آب بندی باید برای دما، فشار و نوع سیال مناسب باشند. انتخاب نادرست آب بندی می تواند باعث نشتی یا کاهش عمر مفید شیر شود.

۷. تایید استاندارد ساخت

استاندارد طراحی و آزمون باید با نیاز پروژه مطابقت داشته باشد. نباید صرفا بر اساس ظاهر شیر یا عنوان استنلس استیل، انطباق آن با استاندارد مشخصی را قطعی فرض کرد.

نکات نصب و نگهداری

پیش از نصب، شیر از نظر سایز، نوع اتصال، جنس و مشخصات فنی بررسی شود. خط لوله باید به گونه ای آماده باشد که از وارد شدن تنش اضافی به بدنه شیر جلوگیری شود.

در اتصالات دنده ای، سازگاری نوع رزوه و روش آب بندی اهمیت دارد. در اتصالات فلنجی، هم راستایی، وضعیت سطوح و انتخاب واشر مناسب باید بررسی شوند. برای اتصالات جوشی نیز اجرای جوش باید با جنس قطعات و دستورالعمل های فنی مرتبط سازگار باشد.

پس از نصب، عملکرد باز و بسته شدن شیر و وضعیت آب بندی بررسی شود. از اعمال نیروی بیش از حد به فلکه خودداری کنید و شیر را برای تنظیم مداوم جریان در وضعیت نیمه باز به کار نبرید، مگر اینکه سازنده این کاربرد را برای مدل مشخص مجاز دانسته باشد.

در سرویس های خورنده، بازرسی دوره ای از نظر خوردگی، نشتی و وضعیت اجزای آب بندی اهمیت بیشتری دارد. هرگونه تعمیر یا باز کردن شیر باید پس از ایمن سازی خط و اطمینان از تخلیه کامل فشار انجام شود.

عوامل موثر بر قیمت گیت ولو استنلس استیل 316

قیمت گیت ولو استیل 316 به مشخصات فنی و شرایط تامین بستگی دارد. عوامل مهم عبارت اند از:

سایز اسمی شیر

گرید و کیفیت متریال بدنه و قطعات داخلی

نوع اتصال و طراحی شیر

کلاس فشار و محدوده دمای کاری

نوع آب بندی و جنس پکینگ

استاندارد طراحی و آزمون های مورد نیاز

برند و کشور سازنده، در صورت تایید مستند

وضعیت موجودی و تغییرات بازار

برای مقایسه قیمت ها، بهتر است مشخصات فنی دو محصول به طور کامل بررسی شوند. یکسان بودن عنوان «گیت ولو استنلس استیل 316» لزوما به معنی یکسان بودن طراحی، کیفیت، نوع اتصال یا محدوده عملکرد آنها نیست.

خرید گیت ولو استنلس استیل 316 از پایپ فیتینگ

پایپ فیتینگ در زمینه تامین لوله، اتصالات، فلنج و شیرآلات صنعتی فعالیت می کند. برای انتخاب گیت ولو استنلس استیل 316، بهتر است سایز، نوع اتصال، فشار و دمای کاری، نوع سیال و استاندارد مورد نیاز پروژه هنگام استعلام مشخص شوند.

در پروژه هایی که مقاومت به خوردگی، سازگاری شیمیایی یا الزامات خاص فرایندی اهمیت دارد، بررسی متریال و مشخصات فنی مدل مورد نظر پیش از خرید ضروری است. همچنین در صورت نیاز به گواهی متریال یا مدارک آزمون، این موارد باید هنگام سفارش اعلام شوند.

برای استعلام قیمت روز و بررسی موجودی شیر دروازه ای استیل 316 با پایپ فیتینگ تماس بگیرید و مشخصات فنی مورد نیاز خود را اعلام کنید تا محصول متناسب با شرایط کاری بررسی شود.

سوالات متداول

گیت ولو استنلس استیل 316 چه کاربردی دارد؟

این شیر برای قطع و وصل جریان در خطوط لوله و تجهیزات صنعتی استفاده می شود. کاربرد نهایی آن به جنس قطعات، نوع اتصال، فشار و دمای کاری و سازگاری با سیال بستگی دارد.

آیا استنلس استیل 316 از استنلس استیل 304 مقاوم تر است؟

در بسیاری از محیط های خورنده، به ویژه برخی محیط های دارای کلرید، گرید 316 به دلیل داشتن مولیبدن مقاومت بهتری دارد. با این حال، مقاومت واقعی به شرایط محیطی و نوع ماده شیمیایی وابسته است.

آیا گیت ولو استیل 316 برای مواد شیمیایی مناسب است؟

ممکن است برای برخی مواد شیمیایی مناسب باشد، اما نمی توان آن را برای همه مواد شیمیایی تایید کرد. ترکیب، غلظت، دما و شرایط جریان باید بررسی شوند.

آیا گیت ولو برای کنترل دبی مناسب است؟

کاربرد اصلی گیت ولو قطع و وصل جریان است. برای تنظیم پیوسته دبی معمولا باید شیر مناسب کنترل جریان انتخاب شود.

هنگام خرید گیت ولو استنلس استیل 316 چه اطلاعاتی لازم است؟

سایز، نوع اتصال، فشار و دمای کاری، نوع سیال، متریال مورد نیاز و استاندارد پروژه از مهم ترین اطلاعات لازم برای انتخاب محصول هستند.

آیا همه قطعات این شیر از استنلس استیل 316 ساخته شده اند؟

لزوما خیر. این موضوع به طراحی و مشخصات مدل بستگی دارد. در صورت نیاز به متریال مشخص برای تمام قطعات، باید این الزام پیش از خرید با مشخصات سازنده تطبیق داده شود.

جمع بندی

گیت ولو استنلس استیل 316 یا شیر دروازه ای استیل 316 برای قطع و وصل جریان در بسیاری از خطوط و تجهیزات صنعتی قابل استفاده است. مقاومت مناسب این گرید در برابر خوردگی، آن را به گزینه ای قابل بررسی برای محیط های صنعتی خاص تبدیل می کند؛ اما انتخاب نهایی باید با توجه به نوع سیال، فشار و دما، نوع اتصال و جنس اجزای داخلی انجام شود.

برای خرید و استعلام قیمت روز گیت ولو استنلس استیل 316 از پایپ فیتینگ، مشخصات فنی و شرایط کاری مورد نیاز خود را اعلام کنید تا محصول متناسب با کاربرد مورد نظر بررسی شود.
